Justerar du slackjusterare med bromsar satta eller släppta?

Det direkta svaret: Bromsarna släpps för justering av slackjustering

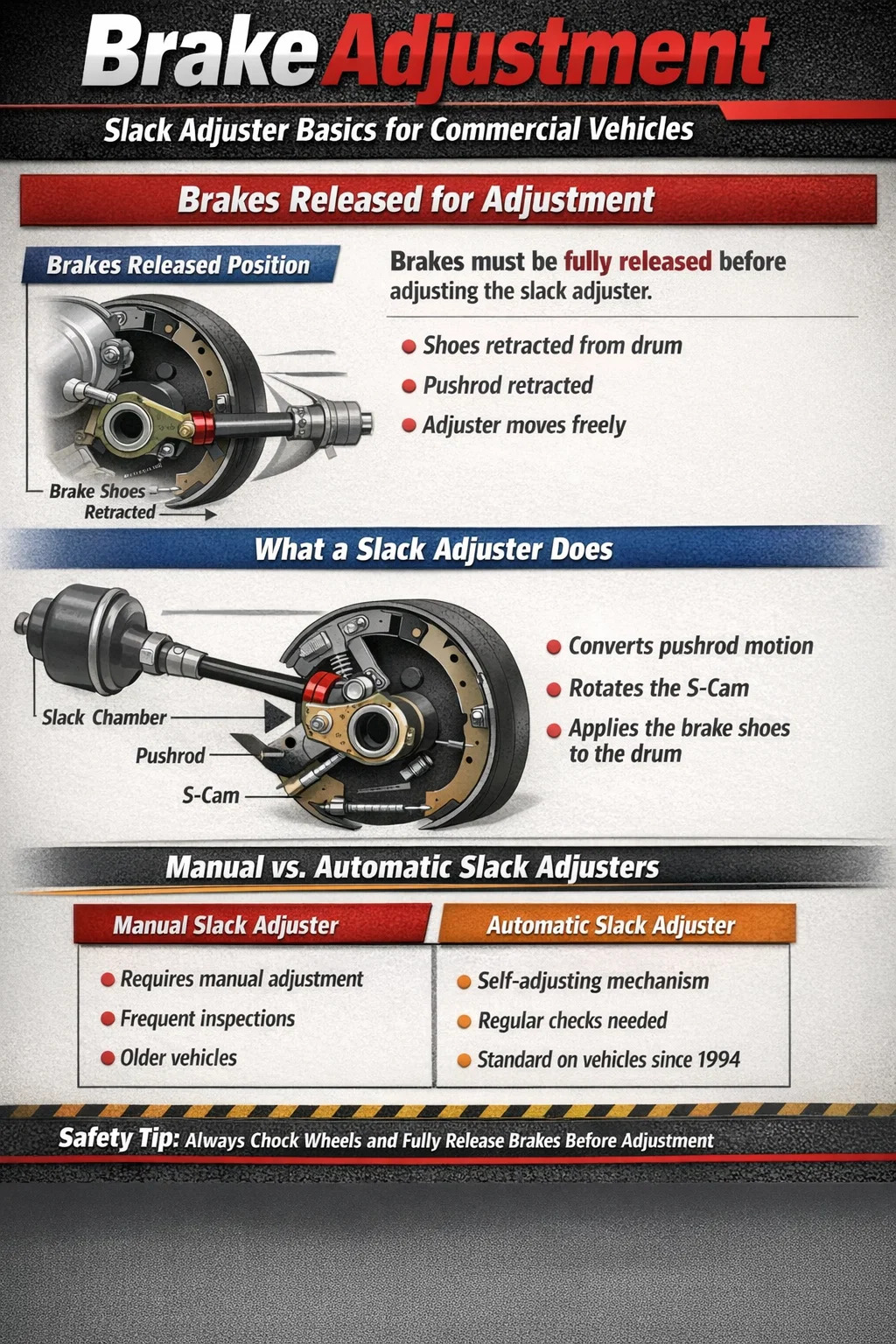

Vid justering av a slackjusterare , måste bromsarna lossas helt. Detta är den korrekta proceduren för både manuella slackjusterare och den initiala inställningen av automatiska slackjusterare. Med bromsarna lossade dras bromsbackarna bort från trumman, vilket gör att justeraren kan flytta tryckstången och kamaxeln fritt utan att binda eller skapa falska avläsningar. Ett försök att justera med bromsarna ansatta introducerar fjäderspänning och friktion som maskerar den verkliga slacken i systemet, vilket resulterar i en felaktigt justerad broms som antingen kan dra eller misslyckas med att koppla in med tillräcklig kraft.

Den här regeln gäller för luftbromssystem på kommersiella lastbilar, släpvagnar och bussar – alla fordon som regleras av FMCSA-regler enligt 49 CFR Part 393. Bromsjustering påverkar stoppsträckan direkt. En broms som är ojusterad med ens en bråkdel av en tum i stötstångsrörelsen kan minska bromsningseffektiviteten avsevärt, särskilt under nödstopp när konsekvent bromstid över alla axlar är avgörande.

Att förstå varför bromsar måste lossas – inte bara att de måste vara – hjälper tekniker att undvika vanliga fel och säkerställer repeterbara resultat för olika fordon och bromskonfigurationer.

Vad en Slack Adjuster faktiskt gör

A slackjusterare är en hävarm som förbinder bromskammarens tryckstång med bromskamaxeln. Dess primära funktion är att omvandla stötstångens linjära rörelse till rotationskraft på S-kammen, som i sin tur trycker bromsbackarna utåt mot trumman. Den "slack" som den klarar avser den fria färden i systemet - gapet mellan bromsbackarna och trumytan när bromsarna inte är åtdragna.

När bromsbeläggen slits ner med tiden ökar avståndet mellan skon och trumman. Om slackjusteraren inte justeras för att kompensera, måste stötstången färdas längre innan bromsarna aktiveras, vilket fördröjer bromsresponsen och minskar klämkraften. Det är därför regelbunden inspektion och justering är obligatoriska enligt federala och statliga kommersiella fordonsbestämmelser.

Det finns två typer av slackjusterare i vanlig användning:

• Manuella slackjusterare — kräver periodisk manuell justering med en skiftnyckel. De korrigerar sig inte då foder slits och måste inspekteras och justeras med jämna mellanrum.
• Automatiska slackjusteringar (ASA) — utformad för att bibehålla korrekt bromsjustering automatiskt när beläggen slits. Men de kräver fortfarande korrekt initial installation och periodisk inspektion för att bekräfta att de fungerar korrekt.

Båda typerna delar samma grundläggande geometri och hävstångsprinciper, vilket är anledningen till att justeringsproceduren - bromsarna släpps, korrekt stötstångsvinkel, rätt vridmoment - gäller för båda.

Varför bromsar måste släppas under justering

Den mekaniska orsaken till att bromsarna måste lossas när slackjusteringsjusteringen beror på motstånd och geometri. När bromsarna är ansatta trycksätts bromskammaren och tryckstången förlängs. S-kammen har roterat och tvingar bromsbackarna stadigt mot trumman med betydande kraft - ofta flera tusen pund av klämbelastning. I detta tillstånd:

• Slackjusterns snäckväxel är under belastning och extremt svår att vrida utan att skada justermekanismen.
• Alla justeringar som görs är ett mått på den belastade positionen, inte det verkliga viloavståndet mellan sko och trumma.
• När bromsarna släpps efter en justering gjord under belastning, kan skorna dras in annorlunda än förväntat, vilket gör att justeringen blir felaktig.
• Det finns risk för att justeraren snäpper tillbaka eller att skiftnyckeln glider, vilket orsakar skador på teknikern.

Med bromsarna helt lossade och lufttrycket tömt från kammaren dras tryckstången in, S-kammen är i viloläge och bromsbackarna hålls borta från trumman av returfjädrarna. Justerns snäckväxel vrider sig fritt, och varje vridning av justeraren motsvarar direkt en förändring av stötstångens slaglängd i vila. Detta är det enda villkoret under vilket en exakt, repeterbar justering kan göras.

För säkerhets skull under justering, blockera alltid hjulen och se till att parkeringsbromsen är lossad från den specifika axeln som arbetas på. På fordon med fjäderansatta parkeringsbromsar (vanligt på drivaxlar) håller parkeringsbromsen bromsarna ansatta mekaniskt - detta måste lossas innan du justerar färdbromsens slackjusterare på den axeln.

Steg-för-steg manuell justeringsprocedur för slackjustering

Manuell justering av slackjustering är en enkel procedur när den görs på rätt sätt. Följande steg gäller S-cam trumbromssystem, som fortfarande är den vanligaste konfigurationen på nordamerikanska kommersiella fordon.

Verktyg som krävs

• 3/8-tums eller 1/2-tums drivspärr eller brytarstång
• Korrekt storlek på hylsan eller skiftnyckeln för justerbulten (vanligtvis 9/16-tum eller 5/8-tum)
• Linjal eller bromsslagsmätare
• Hjulklossar

Förfarande

1. Parkera fordonet på ett plant underlag och blockera alla hjul ordentligt.
2. Lossa alla bromsar — ​​färdbromsar och parkeringsbromsar. Kontrollera att luftsystemet är fulladdat (vanligtvis 100–120 PSI).
3. Markera stötstången på framsidan av bromskammaren med en färgmarkör eller krita för att fastställa en referenspunkt.
4. Låt en assistent applicera och håll fullt färdbromstryck (cirka 90 PSI vid bromskammaren) medan du mäter stötstångsslaget från den markerade referenspunkten till den nya positionen.
5. Släpp bromsarna igen innan du gör någon justering.
6. Leta reda på justerbulten på slack justeraren - den kommer att vara på justerarens kropp, ofta täckt av en gummistövel. Ta bort stöveln om den finns.
7. Vrid justerbulten medurs för att dra åt (minska spelet). Varje helt varv av bulten för fram justeraren ungefär 1/4 till 1/2 tums stötstångsrörelse, beroende på justermodellen.
8. Sluta dra åt när du känner ett litet motstånd - bromsbackarna nuddar bara trumman. Dra sedan tillbaka justeraren med 1/4 varv för att skapa rätt spelrum.
9. Kontrollera slaglängden igen genom att bromsa igen. Bekräfta att slaget ligger inom den lagliga gränsen för kammarens storlek.
10. Sätt tillbaka gummistöveln över justerbulten för att skydda mekanismen från kontaminering.
11. Snurra hjulet för hand för att bekräfta att trumman roterar fritt utan drag från bromsbackarna.

Hjulspinnkontrollen i slutet av proceduren är kritisk. En trumma som inte snurrar fritt indikerar att skorna släpar mot trumman, vilket kommer att orsaka överhettning, ökat slitage på beläggen och potentiell bromsblekning under fordonets drift.

Lagliga Pushrod Stroke-gränser efter kammarstorlek

Federala bestämmelser under 49 CFR 393.47 anger maximalt tillåtet tryckstångsslag för varje bromskammarstorlek. Att överskrida dessa gränser vid besiktning är en överträdelse som kan leda till att fordonet ställs ur drift. Följande tabell listar de vanligaste kammarstorlekarna och deras maximala slaglängder:

Långslagskammare kan identifieras med en rektangulär etikett på kammaren eller av en klämring som är längre än en standardkammare av samma storlek. Använd inte standardslaggränser när du mäter en kammare med lång slaglängd — Detta är ett vanligt inspektionsfel som leder till att en korrekt justerad broms döms ut eller, ännu värre, att den passerar en som inte är justerad.

Automatiska slackjusteringar: installation, inspektion och vanliga fel

Automatiska slackjusteringar har krävts på nya kommersiella fordon i USA sedan 1994 enligt FMCSA-reglerna. Trots att de kallas "automatiska" kräver de korrekt initial installation och regelbunden inspektion. De eliminerar inte behovet av underhåll av bromssystemet – de ersätter den periodiska manuella vridningen av en justerbult med en inre mekanism som kompenserar för slitage på beläggen stegvis under varje bromsansättning.

Initial installation av en automatisk slackjustering

När du installerar en ny automatisk slackjusterare eller följer en bromsreline, måste justeraren ställas in manuellt för att fastställa initialt spel. Denna initiala inställning görs med bromsarna lossade, enligt samma logik som manuell justeringsjustering. De flesta tillverkare anger:

• Vrid den manuella justeringens sexkant (ofta 9/16-tum) medurs tills bromsbackarna kommer i kontakt med trumman - du kommer att känna ökat motstånd.
• Backa 1/2 varv för att skapa spelrum mellan sko och trumma.
• Ansätt och släpp bromsarna flera gånger för att låta den automatiska mekanismen cykla och hitta sitt arbetsläge.
• Mät stötstångens slaglängd för att bekräfta att den ligger inom lagliga gränser.

Efter den första inställningen bör den automatiska slackjusteraren bibehålla korrekt justering utan ytterligare manuella ingrepp. Om tryckstångens slag är konsekvent utanför specifikationen på ett fordon med automatiska justerare, är det ett tecken på ett problem - inte en utlösare för att manuellt justera justeraren som om det vore en manuell typ.

Varför du aldrig ska justera om en automatisk slackjustering manuellt under drift

Detta är en av de viktigaste och mest missförstådda punkterna om automatiska slackjusteringar. Om en automatisk slackjusterare upprepade gånger är ur justering, är det korrekta svaret att hitta och åtgärda den underliggande orsaken - inte att manuellt vända tillbaka justeraren till spec.

Manuell justering av en automatisk slackjusterare under drift maskerar rotproblemet och kan skada den interna kopplingsmekanismen, vilket gör att justeraren överjusterar och resulterar i att bromsarna dras. Vanliga grundorsaker till fel på automatisk slackjustering inkluderar:

• Slitna eller spruckna bromsbelägg — foder som är slitna utöver användbar tjocklek orsakar överdrivna rörelser som justeraren inte helt kan kompensera för.
• Lösa eller slitna grundbromskomponenter — slitna kamaxelbussningar, sprucken spindel (bromshållare) eller slitna ankarstift tillåter rörelser som efterliknar felaktig justering.
• Fel stånglängd — om stötstången har bytts ut mot en av felaktig längd, är slackjusteringsgeometrin avstängd och den automatiska mekanismen kan inte fungera korrekt.
• Fastlåst eller frusen justeringsmekanism — intern korrosion, brist på smörjning eller förorening kan förhindra att den automatiska kopplingen går i ordentligt.
• Fel justerare för applikationen — Slackjusterare är klassade efter armlängd och gaffeltyp. Att använda en justerare med felaktig armlängd ändrar den mekaniska hävstången och påverkar slaglängden.

Pushrod vinkel och geometri: varför det betyder mer än de flesta tekniker inser

Även om bromsarna är korrekt släppta under justeringen kommer en slackjusterare som är placerad i fel vinkel inte att ge maximal bromseffektivitet – oavsett hur exakt stötstångens slaglängd är inställd. Förhållandet mellan stötstången och slackjusterarmen är en kritisk geometrisk hänsyn som ofta förbises.

För maximal mekanisk fördel, slackjusteringsarmen ska vara vinkelrät mot stötstången när bromsarna är helt åtdragna . Vid punkten för full applicering ger en 90-graders vinkel mellan justerarmen och tryckstången det största vridmomentet på kamaxeln. Om armen är i 80 grader eller 100 grader vid full applicering, sjunker vridmomentet - ibland avsevärt.

I praktiken innebär att man uppnår exakt 90 grader vid full applicering att justerarmen bör placeras något över 90 grader (mot det indragna läget) när bromsarna släpps, så att när stötstången sträcker sig under appliceringen, går armen genom vinkelrätt. Många tillverkare rekommenderar att slackjusteringsarmen vinklas cirka 5 till 10 grader förbi vinkelrätt i det släppta läget som en riktlinje för installation.

Felaktig geometri orsakas vanligtvis av:

• Använd en slackjusterare med fel armlängd för bromskammarens monteringsposition
• Byte av stötstången mot en av felaktig längd utan att flytta bromskammaren
• Ett bromskammarfäste som har böjts eller reparerats och inte längre är i rätt läge

Inspektion före resan: Hur förare kan identifiera problem med slackjustering

Kommersiella förare som kör fordon som omfattas av FMCSA-reglerna är skyldiga att utföra inspektioner före resan som inkluderar en kontroll av bromsjustering. Enligt 49 CFR 392.7 måste föraren vara övertygad om att fordonet är i säkert driftsskick innan han kör. Bromsjustering är en viktig del av denna kontroll.

Förare kan utföra en praktisk kontroll utan verktyg med följande metod:

1. Med fordonet parkerat, motorn avstängd och luftsystemet fulladdat (100 PSI eller högre), blockera hjulen.
2. Applicera och håll i full driftbromstryck — låt en kollega hålla bromspedalen helt nedtryckt eller använd ett verktyg för att hålla bromspedalen.
3. Gå med fordonet och observera visuellt varje stötstång. Leta efter stötstänger som är utdragna mycket längre än andra - detta indikerar överdrivet slag på den bromsen.
4. Kontrollera om det finns slackjusterare som verkar vara i en kraftigt vinklad position, vilket kan indikera geometriska problem eller en gripen mekanism.

Förare förväntas inte utföra justeringar själva under en inspektion före resan - det är rollen som en kvalificerad mekaniker. Att identifiera ett visuellt uppenbart ojusterat tillstånd och ta fordonet ur drift för reparation innan körning är både en laglig skyldighet och ett säkerhetsansvar.

En stötstång som sträcker sig mer än 2 tum på en standardtyp 30-kammare är inte justerad enligt federala standarder och fordonet får inte köras förrän det har korrigerats. Detta är inte en rekommendation – det är en överträdelse som kan resultera i böter, order om urdrift och ökat ansvar i händelse av en olycka.

Vanliga misstag som görs under justering av slack Adjuster

Även erfarna tekniker hamnar i mönster som leder till felaktig bromsjustering. Följande fel är bland de vanligast observerade under bromsinspektioner och kan resultera i att bromsar klarar en snabb visuell kontroll men inte fungerar korrekt under faktiska driftsförhållanden.

Justering med åtdragen parkeringsbroms

På system med fjäderansatt parkeringsbroms (SAPB) ansätter fjädern inuti parkeringskammaren bromsarna mekaniskt när lufttrycket avlägsnas. Många tekniker blockerar hjulen och släpper ut luft från parkeringskretsen för att ställa in fjäderbromsarna för immobilisering av hjulet, och försöker sedan justera färdbromsens slakjustering på samma axel. Fjäderbromsen anbringar kraft genom samma S-kam och skor, vilket innebär att färdbromsen är helt eller delvis ansatt. Alla justeringar som görs i detta tillstånd kommer att vara felaktiga.

Kontrollerar inte om trumman drar efter justering

Att backa av justeraren 1/4 varv efter att skorna kommit i kontakt med trumman är en riktlinje, ingen garanti. Bromsgeometri, variation av valsdiameter, variation av beläggtjocklek över skon och returfjädrarnas tillstånd påverkar alla hur mycket spel som faktiskt blir resultatet. Snurra alltid trumman för hand efter justering för att bekräfta att den roterar fritt. En trumma som kräver mer än lätt ansträngning för att vrida för hand drar.

Använda en gräns för långa slag på en standardkammare

En standardkammare av typ 30 har en maximal slaglängd på 2,0 tum. En långslagskammare av typ 30 har maximalt 2,5 tum. Att blanda ihop de två är ett allvarligt misstag. Om en standardkammare mäts mot en gräns på 2,5 tum, kommer en broms med 2,3 tums slaglängd - vilket är betydligt ur justering - att felaktigt klara inspektionen. Kammaridentifieringsetiketter ska alltid verifieras innan slagmätningar registreras.

Mätning av slag vid mindre än fullt appliceringstryck

Tryckstångens slaglängd måste mätas med fullt färdbromstryck applicerat - cirka 90 PSI vid kammarens inlopp. Att mäta vid lägre tryck ger en kortare slagavläsning som gör att bromsen verkar korrekt justerad när den kanske inte är det. Använd alltid en kalibrerad testmätare och bekräfta systemtrycket innan du mäter slaglängden.

Ignorera grundbromsslitage

En slackjusterare som fortsätter att gå ur justering - som kräver frekvent omjustering - är nästan alltid ett symptom på slitna grundbromskomponenter, inte en defekt justerare. Att byta ut justeraren utan att ta itu med det underliggande slitaget löser inte problemet och slösar med delar och arbete. Inspektera hela grundbromsenheten, inklusive kamaxeln, bussningarna, rullarna, skorna och ankarstiften, närhelst en broms upprepade gånger går ur justering.

Hur bromsjustering direkt påverkar stoppsträckan

Sambandet mellan slackjusteringsjustering och faktiska stoppprestanda är inte teoretiskt – det är mätbart och dokumenterat. Federal Motor Carrier Safety Administration bromsforskning och CVSA-inspektionsdata visar konsekvent att ojusterade bromsar är en av de ledande bromsrelaterade överträdelserna som hittas vid vägkontroller, och att bromsobalans orsakad av justeringsvariationer mellan axlarna ökar stoppsträckan avsevärt.

När en eller flera bromsar på ett fleraxligt fordon är ojusterade, aktiveras de senare i stopphändelsen än korrekt justerade bromsar. Bromsarna som aktiveras först bär oproportionerligt mer av den totala bromsbelastningen. Detta leder till:

• Snabbare beläggslitage på de först kopplande bromsarna
• Högre värmeuppbyggnad i dessa bromsar, vilket ökar risken för bromsblekning
• Fordonet drar eller girar under kraftig inbromsning eftersom bromskraften är ojämn sida till sida
• Total stoppsträcka som är längre än fordonets designspecifikation

En fullastad klass 8-lastbil som kör i 60 mph kräver cirka 335 fot för att stanna under idealiska förhållanden med alla bromsar korrekt justerade och fungerande. Studier har visat att ojusterade bromsar kan lägga till 20 % eller mer till stoppsträckan under samma förhållanden — översätta till ytterligare 67 fot eller mer innan fordonet stannar. I motorvägshastigheter är den skillnaden skillnaden mellan ett kontrollerat stopp och en kollision.

Smörjkrav för slackjusterare

En slackjusterare som är korrekt justerad men otillräckligt smord kommer inte att bibehålla sin justering eller fungera tillförlitligt över tiden. Justeringstappen och den interna snäckväxelmekanismen kräver regelbunden smörjning. De flesta tillverkare specificerar ett litiumbaserat eller molybaserat chassifett som uppfyller NLGI Grade 2-specifikationer.

Smörjnipplar är vanligtvis placerade på kroppen av slackjusteraren och vid gaffelstiftet som ansluter justeraren till tryckstången. Smörjintervallen varierar beroende på tillverkare men ligger vanligtvis inom intervallet var 25 000 till 50 000 mil för applikationer på väg eller var tredje månad för fordon som körs under svåra arbetsförhållanden som konstruktion, gruvdrift eller frekvent terränganvändning.

Tecken på otillräcklig smörjning inkluderar:

• Styv eller svår rotation av snäckväxeln vid manuell justering
• Synlig rost eller korrosion på justerkroppen eller gaffelbulten
• Oregelbunden bromsjustering — justeraren går fram eller tillbaka inkonsekvent mellan inspektionsintervallerna
• Automatisk slackjustering som inte upprätthåller korrekt slaglängd efter upprepade bromsansättningar

Automatiska slackjusterare som verkar fastnade eller inte reagerar på smörjning bör bytas ut snarare än tvingas. Att applicera överdriven kraft på en gripen automatisk justerare för att manuellt backa av den kan permanent skada den inre kopplingen, vilket gör att den automatiska funktionen inte fungerar.

Jämförelse: manuell vs automatisk slackjustering

Att förstå skillnaderna mellan manuella och automatiska slackjusterare hjälper underhållschefer och ägare-operatörer att fatta välgrundade beslut om underhållsscheman för bromssystemet och inspektionsprotokoll.

Regelefterlevnad och inspektionsstandarder

Bromsjusteringsöverensstämmelse upprätthålls genom två primära kanaler: FMCSA vägkontroller utförda av tillsynsmyndigheter och periodiska fordonsinspektioner som krävs enligt statliga bestämmelser. Att förstå vad inspektörer letar efter hjälper underhållsverksamheten att hålla sig konsekvent kompatibel.

The Commercial Vehicle Safety Alliance (CVSA) North American Standard Out-of-Service Criteria definierar villkoren under vilka ett fordon måste tas ur drift omedelbart för bromsbrott. För problem med slackjusterare inkluderar de relevanta kriterierna:

• Tryckstångens slaglängd överstiger maxgränsen för den installerade kammarstorleken
• Lös eller saknad slackjusterare - en justerare som rör sig mer än 1/4 tum mätt vid gaffelstiftshålet med frigjorda bromsar anses vara defekt
• Spruckna, trasiga eller saknade komponenter i slackjusteringsenheten
• Inoperativ automatisk slackjusterare - en ASA som kräver manuell justering för att få in specifikationen anses vara inoperativ och är en vara som inte används

CVSA Brake Safety Week-data från de senaste åren visar konsekvent att bromsjusteringsbrott – inklusive utomställda slackjusterare – står för en betydande andel av alla bromsrelaterade out-of-service order. År 2022 var bromsjusteringsöverträdelser bland de fem främsta överträdelserna som upptäcktes under riktade bromsinspektioner, vilket påverkar en mätbar procentandel av inspekterade kommersiella fordon.

Att upprätthålla korrekt bromsjustering är inte bara ett säkerhetskrav – det är ett efterlevnadskrav med direkta ekonomiska och operativa konsekvenser när det ignoreras. En enda beställning som inte är i bruk kan försena en last, utlösa ökad inspektionskontroll och påverka en operatörs CSA-poäng, vilket påverkar försäkringspriser och kvalificering för vissa kontrakt.
