Truck Slack Adjuster: Typer, funktion och underhållsguide

Vad en Truck Slack Adjuster faktiskt gör

En lastbil slackjusterare är den mekaniska länken mellan tryckstången för luftbromskammaren och bromskamaxeln. När föraren bromsar, trycker tryckluft tryckstången utåt, och slackjusteraren omvandlar den linjära kraften till rotationsmoment som snurrar S-kammen och tvingar bromsbackarna mot trumman. Utan en korrekt fungerande slackjusterare är bromskammarens slag bortkastad - skorna kommer aldrig helt i kontakt med trumman, stoppsträckan ökar och fordonet kan misslyckas med en vägkontroll på plats.

Termen "slack" syftar på det lilla spel som måste finnas mellan bromsbelägget och trumman när bromsarna släpps. När foder slits, växer det spelet. Slackjusterarens jobb - oavsett om det görs manuellt av en tekniker eller automatiskt av en intern mekanism - är att hålla det spelet inom specifikationen så att full bromskraft är tillgänglig varje gång pedalen går ner.

Det lagstadgade maximala bromskammarslaget i Nejrdamerika enligt FMCSA-reglerna definieras av kammarstorleken - för en typ 30-kammare är den gränsen 2 tum (51 mm). Överskrid den och fordonet tas ur drift. En slackjusterare som är ojusterad, gripen eller sliten är en av de vanligaste anledningarna till att kommersiella lastbilar misslyckas med nivå I vägkontroller.

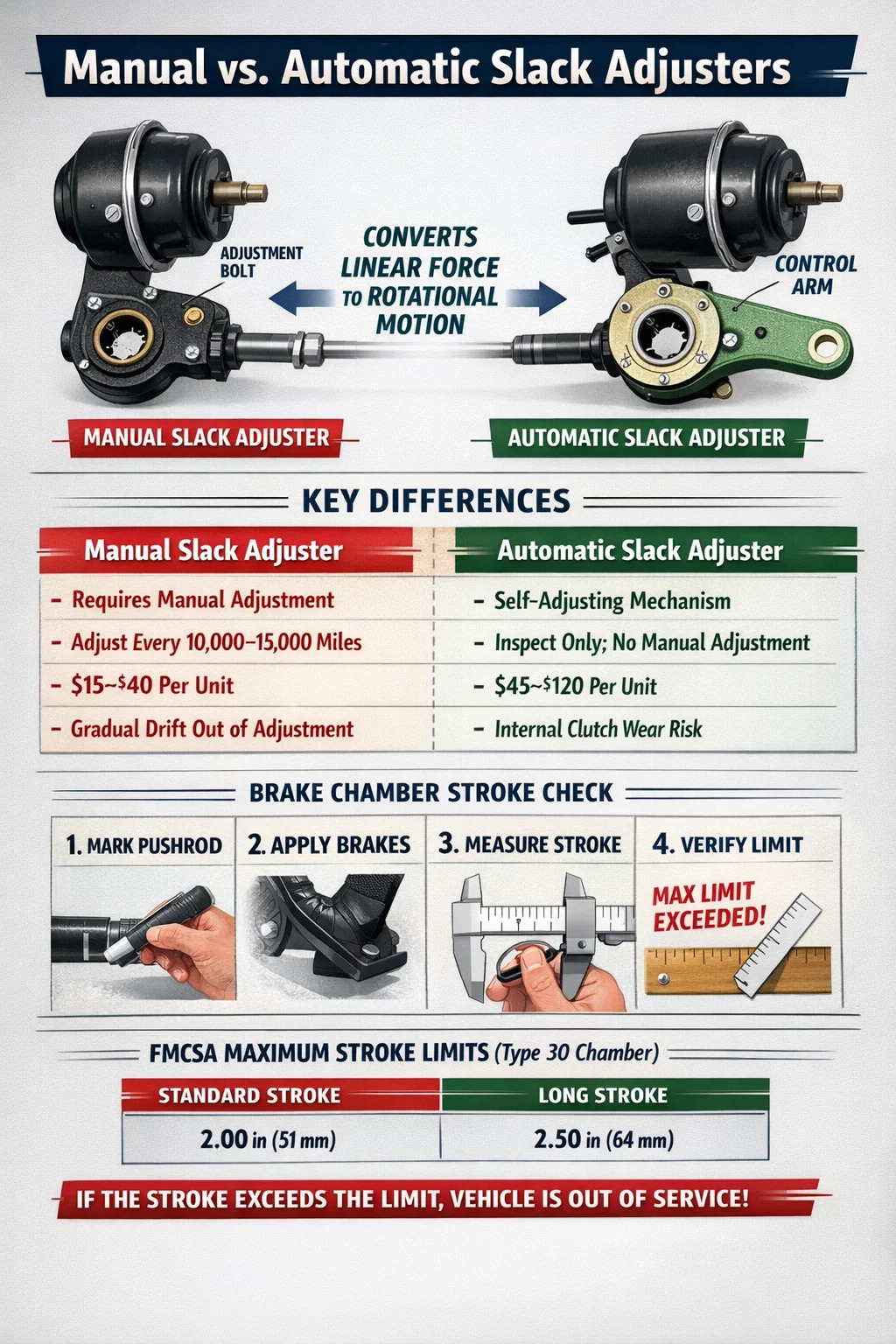

Manuella vs. automatiska slackjusteringar: kärnskillnader

Två huvudkategorier av slackjusterare används på kommersiella lastbilar idag: manuella slackjusterare och automatiska slackjusterare (ASA). Var och en har en distinkt driftprincip, underhållskrav och regulatorisk historia.

Manuella slackjusterare

Manuella slackjusterare kräver att en tekniker fysiskt vrider en justeringsbult - vanligtvis en 9/16-tums sexkantbeslag - för att rotera snäckväxeln inuti justerkroppen och ändra positionen på bromskamaxeln. Det finns ingen självkorrigerande mekanism. Om föraren eller fordonsflottans underhållsteam inte följer ett schemalagt inspektionsintervall, går justeringen ur spec när fodret slits. I operationer med hög körsträcka kan detta ske inom en vecka efter tjänst.

Manuella enheter är enklare att tillverka och billigare per axel. De förblir i tjänst på äldre släp och viss specialutrustning, men FMCSA-regler har krävt automatiska slackjusteringar på alla nytillverkade luftbromsade fordon sedan 20 oktober 1994 , vilket innebär att majoriteten av den aktiva flottan har burit ASA i över 30 år.

Automatiska slackjusteringar

En automatisk slackjustering använder en intern envägskopplingsmekanism, en snäckväxel och en kontrollarm som känner av det faktiska kammarslaget under varje bromsansättning. När slaget överskrider det inställda tröskelvärdet, roterar den inre spärrhaken snäckväxeln stegvis, vilket för fram kamaxeln och minskar spelet mellan foder och trumma. Detta sker kontinuerligt och automatiskt under normal drift, utan någon teknikerinsats.

Den kritiska punkten som många förare missförstår: en ASA eliminerar inte behovet av inspektion. Det eliminerar behovet av rutinmässig manuell justering. Om en ASA ständigt justerar om sig själv och fortfarande inte kan hålla slaglängden inom gränserna, är det ett symptom på ett slitet foder, en fast kamaxelbussning, en sprucken bromstrumma eller en felaktig justerare - inte ett tecken på att teknikern helt enkelt behöver vrida justeringsbulten igen.

Så här kontrollerar du justering av slackjustering: Push-Rod Stroke Method

Standardmetoden för att verifiera slackjusteringsjusteringen är att mäta det anbringade bromskammarslaget. Detta kräver inte att några komponenter tas bort – det är en mätprocedur som alla kvalificerade tekniker eller förare med grundläggande verktyg kan utföra.

1. Blockera hjulen och lossa parkeringsbromsen.
2. Markera stötstången på framsidan av bromskammaren med krita eller en färgpenna.
3. Låt en assistent applicera cirka 90 psi färdbromstryck (eller använd ett bromsverktyg).
4. Mät avståndet som stötstången färdats från sitt ursprungliga märke till dess applicerade läge.
5. Jämför mätningen med FMCSA-slaggränstabellen för den specifika kammartypen och storleken.
6. Släpp bromsarna och bekräfta att tryckstången dras in helt. En stötstång som inte dras in helt indikerar en släpande broms eller en fastlåst returfjäder - ett separat men lika allvarligt problem.

Vanliga slaggränser för kammartyp som referens:

Identifiera alltid kammartypen som är stämplad på kammarkroppen innan du jämför mätningar. Att använda fel referensgräns är ett vanligt och kostsamt fel vid inspektioner före resan.

Hur man manuellt justerar en slackjusterare korrekt

Manuell justering gäller i första hand fordon med manuella slackjusterare och för att återställa den initiala justeringen efter installation av en ny automatisk slackjusterare. Det är inte – och det kan inte sägas tillräckligt tydligt – ett rutinunderhållssteg för en ASA som redan är i drift. Att upprepade gånger manuellt justera en ASA i drift maskerar ett underliggande problem och är ett brott mot korrekt bromsunderhållspraxis.

Justeringsprocedur för manuella slackjusterare

1. Lossa parkeringsbromsen och blockera hjulen ordentligt.
2. Leta reda på justerbulten på slackjusterkroppen. På de flesta nordamerikanska konstruktioner är den vänd mot utombordaren för tillgänglighet.
3. Dra tillbaka justeringen något genom att vrida bulten moturs (lossa) för att bekräfta att snäckväxeln inte sitter fast.
4. Vrid justerbulten medurs för att föra fram bromsbackarna mot trumman tills du känner motstånd - skorna kommer nu i kontakt med trumman.
5. Dra tillbaka bulten ett kvarts till ett halvt varv moturs för att skapa rätt spelrum. Hjulet ska rotera fritt för hand med lätt drag.
6. Ansätt och släpp färdbromsarna flera gånger och mät tryckstångens slaglängd igen för att bekräfta att den faller inom gränserna.
7. Kontrollera att hjulet snurrar fritt efter att bromsen släppts. Om den inte gör det, drar bromsen — dra tillbaka justeringen ytterligare.

Målet är ett stötstångsslag mellan 3/4 tum och tillämplig maxgräns för kammartypen. Ett för kort slag - under 3/4 tum - indikerar att skorna åker för nära trumman och kan orsaka bromsmotstånd, värmeuppbyggnad och för tidigt slitage av foder.

Tecken på en misslyckad eller misslyckad slackjusterare

Slackjusterfel visar sig inte alltid dramatiskt. I många fall är försämringen gradvis och visar sig först som ett brott vid vägkontroll snarare än en plötslig bromsförlust. Att känna till varningsskyltarna gör att flottor kan fånga problem innan de blir urdriftöverträdelser eller värre.

• Överdrivet tryckstångsslag: Den mest direkta indikatorn. Om slaglängdsmätningar konsekvent närmar sig eller överskrider den lagliga gränsen trots att ASA är i drift, har justerarens inre koppling troligen slitits förbi sitt funktionsområde.
• Bromsmotstånd och värme: En ASA som har överjusterat – för fram skorna för långt mot trumman – orsakar kontinuerlig partiell kontakt. Hjuländen blir varm, fodret slits för tidigt och i allvarliga fall följer trumsprickor eller fel på hjultätningen. Yttemperaturer på trumman över 300°F (149°C) i vila är en stark indikator på att bromsarna drar.
• Fordon som drar under bromsning: Om en sida av en axel har en ojusterad slackjusterare och den andra är inom specifikationen, är bromskraften ojämn. Lastbilen drar åt sidan med större bromskraft. Detta tillstånd förvärras på hala underlag.
• Synlig korrosion eller fastnat gaffelstift: Förbindelsen mellan stötstångsgaffeln och slackjusteringshålet är en korrosionsfälla. En fast tapp betyder att stötstången inte kan svänga korrekt under bromsansättning, vilket minskar effektiv slaglängd och bromskraft.
• Lös eller slarvig känsla i justerkroppen: Ta tag i slackjusteringsarmen för hand (bromsarna lossade, hjulen blockerade). Det ska vara minimalt med spel. Överdrivet spel från sida till sida eller rotationsspel indikerar slitna inre komponenter eller en lös spline på kamaxeln.
• Fettrening från tätningar: Översmörjning av slackjusteringskopplingen tvingar in fett i den inre mekanismen och kan skada envägskopplingen i en ASA. Omvänt korroderar fettsnåla justerare invändigt och fastnar.

Byte av Slack Adjuster: När och hur

Det finns inget universellt intervall för körsträcka för automatiskt byte av slackjusterare eftersom livslängden i hög grad beror på driftsmiljön, smörjningsfrekvensen, exponeringen av vägsalt och historiken för foderbytes. Men flera villkor gör ersättning obligatorisk snarare än valfri.

Byt ut slackjusteraren när:

• Enheten kan inte hålla slaglängden inom lagliga gränser trots ett känt bra bromssystem (bra foder, bra trumma, funktionell kamaxel).
• Inre komponenter är synligt korroderade, spruckna eller har fastnat för att inte återhämta sig med smörjning.
• Justerkroppen visar sprickor, avskalade splines eller stötskador från vägskräp.
• Bromsbelägg byts ut och ASA har varit i drift i mer än 500 000 miles utan utbyte - vissa flottor ersätter ASA vid varannan reline som en standardpolicy.
• Gaffelstiftshålet är långsträckt eller slitet, vilket påverkar geometrin hos tryckstång-till-arm-anslutningen.

Installationssteg för en ny automatisk slackjustering

1. Kontrollera att ersättnings-ASA matchar originalet i armlängd, splineantal och gaffelhålsdiameter. Armlängden påverkar direkt den mekaniska fördelen — om man använder fel längd ändras det levererade bromsmomentet, även om justeringsslaget ser korrekt ut.
2. Inspektera kamaxelns splines, bussningar och spindelmontering innan du installerar den nya justeraren. En sliten kamaxelbussning gör att kammen kan växla i sidled under belastning, vilket orsakar ojämn kontakt med beklädnaden.
3. Smörj kamaxelns splines lätt innan du trycker in justeraren på plats.
4. Montera gaffelsprinten med en ny saxsprint — återanvänd aldrig en saxsprint.
5. Utför den första manuella justeringen enligt tillverkarens specifikationer. De flesta ASA:er kräver ett helt varv av justerbulten för att fästa den interna mekanismen innan den automatiska funktionen kopplas in.
6. Aktivera och lossa färdbromsarna 10 gånger från fullt systemtryck för att låta ASA cykla och ställa in sitt inre läge.
7. Mät stötstångens slaglängd. Om den förblir utanför specifikationen efter 10 bromsar, kontrollera hela bromsenheten igen innan du fördömer den nya justeraren.
8. Smörj kopplingen tills nytt fett dyker upp vid justeringstätningarna - vanligtvis 2 till 4 pumpar av en vanlig fettspruta vid installationen.

Smörjning: Den mest försummade aspekten av underhåll av slackjusterare

Fett är inte valfritt för slackjusterarens livslängd - det är det primära försvaret mot den interna korrosionen som dödar justerarna i förtid. Både manuella och automatiska slackjusterare har smörjnipplar (Zerk fittings) som måste servas enligt ett definierat schema.

Standardrekommendationen från de flesta OEM-tillverkare är att smörja slackjusteringsbeslag var 25 000 mil eller vid varje PM-service, beroende på vad som inträffar först . I svåra arbetscykler - tankbilar som kör på saltade vintervägar, dumprar i slitande miljöer, vägrade fordon med frekvent stopp-start - bör det intervallet minskas till 10 000–15 000 miles.

Använd endast NLGI Grade 1 eller Grade 2 chassifett som uppfyller ASTM D4950-klassificeringen GC-LB eller chassitillverkarens specifika rekommendation. Använd inte litiumkomplexfett i applikationer där OEM specificerar kalciumsulfonat eller annan kemi - inkompatibla fetter kan orsaka intern separation och påskynda slitage snarare än att förhindra det.

Vid smörjning, pumpa långsamt tills nytt fett dyker upp vid tätnings- eller reningspunkten. Överpumpning tvingar fett förbi inre tätningar och in i kopplingsmekanismen på en ASA, vilket kan inaktivera den självjusterande funktionen. Två till tre pumpar av en handdriven fettspruta är tillräcklig för de flesta konstruktioner. Om kopplingen inte accepterar fett, packas det invändiga hålet antingen fast med härdat gammalt fett eller täpps till. Tvinga inte ytterligare tryck – ta bort kopplingen, rensa porten och smörj in igen.

Slack Adjuster Arm Längd och broms vridmoment: varför geometri är viktigt

Armlängden på en slackjusterare mäts från mitten av kamaxelns hål till mitten av gaffelstiftshålet. Denna dimension är kritisk eftersom den anger den mekaniska fördelen - förhållandet mellan linjär kraft från bromskammaren och vridmoment som appliceras på kamaxeln.

Standard armlängder för nordamerikanska lastbilar körs från 5-1/2 tum till 6-3/8 tum , där 5-1/2 tum är det vanligaste på drivaxlar och 6 tum på vissa styraxel- och trailerapplikationer. Förhållandet mellan armlängd och vridmoment är direkt: en längre arm producerar mer vridmoment från samma stötstångskraft, men kräver mer stötstångsrörelse för att uppnå samma kamrotationsvinkel. Det är därför att blanda armlängder över en axel – även med en halv tum – skapar problem med bromsbalansen.

När den ursprungliga slackjusterarmens längd är okänd - till exempel när en enhet har bytts ut i fält utan dokumentation - är den säkraste metoden att mäta den återstående justeraren på motsatt sida av axeln och matcha den exakt. Använd inte den vanligaste storleken som standard utan att bekräfta den mot motsatt sida.

Vanliga misstag flottor gör med automatiska slackjusteringar

Övergången från manuella till automatiska slackjusterare introducerade en ny kategori av underhållsfel - misstag som härrör från missförstånd av hur ASA fungerar. Dessa nämns konsekvent i bromsrelaterade överträdelser av urdrift och efter olycksutredningar.

• Manuell omjustering av en in-service ASA: Detta är det enskilt vanligaste felet. Genom att vrida justerbulten på en funktionell ASA förs kammen framåt, men nästa bromsansättning gör att ASA självjusterar sig igen - vilket ofta resulterar i överjustering och bromsmotstånd. Om ASA är ur justering, identifiera varför, inte bara tvinga tillbaka den till specifikationen med en skiftnyckel.
• Hoppa över cykelproceduren efter installation: Att installera en ASA och omedelbart skicka lastbilen till inspektion utan att cykla på bromsarna flera gånger betyder att justeraren inte har slutfört sin första självinställning. Slagmätningar som tas innan cykling kommer ofta att se otrevliga ut även när enheten är perfekt funktionell.
• Installera en ASA utan att byta ut slitna kamaxelbussningar: En bussning med 0,020 tums sidoförslitning gör att kammen kan växla under inbromsning, vilket ger inkonsekvent skokontakt och oregelbundna slagmätningar. En ny ASA kan inte korrigera detta uppströmsproblem.
• Försummar att inspektera kontrollarmen: De flesta ASA:er använder en kontrollarm som vilar mot en fast referenspunkt på axelspindeln eller bromsspindeln för att känna av kammarslaget. Om denna arm är böjd, saknas eller felaktigt placerad kan ASA inte känna av det faktiska slaget och kommer antingen att över- eller underjustera.
• Använder du fel reservdel: Alla ASA:er är inte utbytbara. Splineantal, splinestorlek (grov vs. fin), armlängd och gaffelhålsdiameter måste alla matcha. Om du installerar en ASA med ett annat splinesantal än den ursprungliga kamaxeln kommer enheten att antingen misslyckas med att koppla in eller strippa splinesen inom de första hundra milen.

CVSA-inspektionskriterier och villkor som inte används

Commercial Vehicle Safety Alliance (CVSA) publicerar årliga kriterier för urdrift som inspektörer använder under vägkontroller på nivå I, II och III. Bromsjustering - speciellt tryckstångstakt - är ett av de vanligaste villkoren för urdrift på kommersiella fordon i Nordamerika.

Enligt CVSA-data från de senaste inspektionscyklerna, Bromssystemets överträdelser står konsekvent för över 40 % av alla beställningar av fordon som inte används , med bromsjustering (relaterad slackjustering) som utgör en betydande del av den totala summan. Under CVSA:s årliga bromssäkerhetsvecka - vanligtvis i slutet av augusti - riktar inspektörerna specifikt bromsjustering som en primär kontroll.

Ett fordon ställs ur drift för bromsjustering när:

• Det anbringade slaget för en bromskammare är lika med eller överstiger det specificerade maximivärdet för den kammartypen och storleken.
• Slackjusteraren är sprucken, trasig eller saknas.
• Gaffelnålen saknas, är mycket sliten eller sitter inte ordentligt kvar.
• Slackjusteraren är lös på kamaxeln eller så har kamaxeln för stort ändspel.

Ur ett flottoperationsperspektiv utlöser en enstaka beställning utebliven intäkt, kvarhållande av förare, bogseringskostnader om tillämpligt och en markering på operatörens SMS (Safety Measurement System)-poäng som påverkar CSA-percentilrankningen i 24 månader. Kostnaden för en missad inspektion av slack justerare överstiger rutinmässigt $2 000 till $5 000 när den totala operativa påverkan beräknas - mycket mer än kostnaden för justeraren själv.

Slack Adjuster Val av applikationstyp

Inte alla slackjusterare passar alla lastbilar eller släpvagnar. Driftförhållanden, axelkonfiguration och bromskammartyp påverkar alla det korrekta valet. Följande uppdelning täcker de vanligaste scenarierna.

Drivaxelapplikationer

Drivaxlar på klass 8-traktorer använder vanligtvis bromskamrar av typ 30 eller typ 24 tillsammans med 5-1/2 tums ASA-arm. De höga vridmomentkraven för belastade tandemaxlar och den termiska spänningen hos bergsgrader gör att smörjintervallsefterlevnaden är särskilt viktig här. ASA:er med förseglad kropp med förlängda smörjintervall (upp till 100 000 miles på vissa premiumenheter) är tillgängliga och föredras i allt högre grad av långdistansflottor som försöker minska servicehändelser vid vägkanten.

Styraxelapplikationer

Styraxlar erbjuder unika förpackningsutmaningar eftersom slackjusteraren måste klara styrspindeln genom hela intervallet av styrrörelser. Vissa styraxelkonstruktioner använder en kortare, förskjuten slackjusterkropp för att undvika kontakt med knogen vid fullt lås. Att byta ut en slackjusterare för styraxeln med en standarddrivaxelenhet – även en med matchande armlängd – kan resultera i störningar som skadar både justeraren och styrgeometrin.

Trailer Axle Applications

Släpvagnar ser mindre frekvent underhållsarbete än traktorer, vilket gör valet av ASA-kvalitet extra viktigt. Släpvagnar parkerade i utomhusförråd möter korrosion, fuktinträngning och långa perioder mellan inspektionerna. Premium trailer ASA med inre komponenter i rostfritt stål och bättre tätningsdesign ger en meningsfullt längre livslängd under dessa förhållanden. En släpvagn med tre ojusterade slackjusterare kan klara en översiktlig visuell inspektion och fortfarande vara grovt icke-kompatibel vid slagmätning — något som endast praktisk mätning avslöjar.
