Hur man kontrollerar Slack Adjusters: En komplett guide

Hur man kontrollerar Slackjusterare : Det direkta svaret

För att kontrollera slackjusteringarna, ansätt bromsarna helt och håll dem, mät sedan tryckstångens slag vid varje bromskammare. Stötstångens slaglängd får inte överstiga 2 tum (50,8 mm) för de flesta vanliga bromskamrar under en full bromsansättning på 90–100 psi. Om slaglängden överstiger den lagliga gränsen behöver slackjusteraren omedelbart justeras eller bytas ut. Detta är kärnkontrollen - allt annat bygger på det.

Slackjusterare är den mekaniska länken mellan bromskammarens tryckstång och bromskamaxeln. När de är ojusterade är dina bromsar i praktiken svagare, din stoppsträcka ökar och vid en vägkontroll kan ditt fordon ställas ur drift. Att förstå hur man kontrollerar dem ordentligt – och hur ofta – är avgörande för alla lastbilschaufförer, vagnparksmekaniker eller ägare-operatörer.

Förstå vad Slack Adjusters faktiskt gör

Innan du hoppar in i inspektionsstegen, hjälper det att förstå rollen av slackjusterare i luftbromssystemet. När bromsbeläggen slits ner med tiden ökar avståndet mellan belägget och trumman. Utan kompensation skulle bromskammarens tryckstång behöva resa längre för att bromsa - så långt att bromskraften blir otillräcklig eller stötstången överskrider sitt effektiva slaglängdsområde.

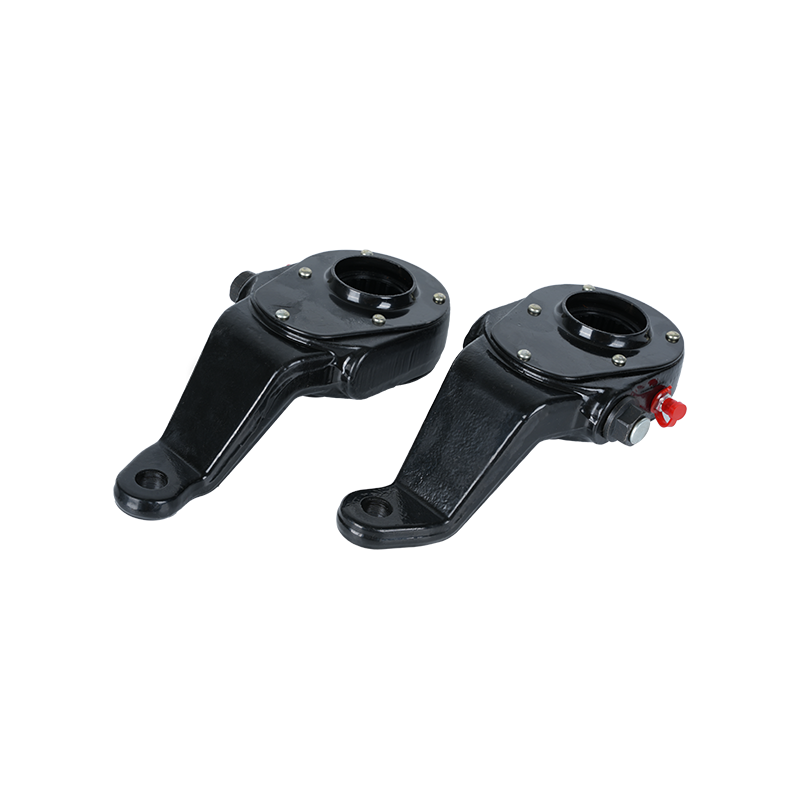

Slackjusterare kompenserar för detta slitage. De är i huvudsak en hävarm med en snäckväxelmekanism som roterar S-kammen (eller kilkammen) för att hålla bromsbackarna tillräckligt nära trumman för effektiv bromsning. Det finns två huvudtyper:

• Manuella slackjusterare — Kräv periodisk handjustering med en skiftnyckel för att rotera justerbulten. De finns fortfarande på äldre fordon och vissa släpvagnsaxlar.
• Automatiska slackjusterare (ASA) — Designad för att självjustera under normala bromsar. De blev obligatoriska på alla nya luftbromsade kommersiella fordon i USA efter den 20 oktober 1994, enligt FMCSA-reglerna.

En vanlig och farlig missuppfattning är att automatiska slackjusterare aldrig behöver kontrolleras eftersom de justerar sig själva. Detta är fel. En ASA som inte är justerad är ett tecken på ett djupare mekaniskt problem - slitna gaffelsprintar, en dålig kamaxelbussning, en skadad ASA-mekanism - och att helt enkelt omjustera den manuellt är bara en tillfällig lapp. Både FMCSA och bromstillverkarna betonar att en korrekt fungerande ASA bör bibehålla korrekt justering, så en out-of-justerad ASA behöver diagnos, inte bara efterdragning.

Verktyg du behöver innan du börjar

Att kontrollera slackjusterare kräver ingen dyr specialiserad utrustning, men du behöver de rätta grunderna för att få exakta, säkra mätningar.

• En linjal eller ett måttband markerat i tum och millimeter
• Krita eller en färgmarkör för att markera stötstången
• En 9/16-tums eller 5/8-tums skiftnyckel (för manuell justering vid behov)
• Hjulklossar för att förhindra fordonsrörelse
• Skyddsglasögon och handskar
• En lufttillförsel – fordonet måste ha fullt systemlufttryck, vanligtvis 90–100 psi, innan någon bromsansättning görs för mätning

Blockera alltid hjulen innan du går under eller nära hjulen. Även om parkeringsbromsen är åtdragen, lita inte enbart på att bromssystemet håller fast fordonet under inspektionen.

Steg-för-steg: Hur man kontrollerar slackjusterare korrekt

Steg 1 — Bygg upp fullt lufttryck

Starta fordonet och låt luftsystemet byggas upp till fullt driftstryck. De flesta luftbromssystem arbetar vid 100–120 psi, och du behöver minst 90 psi för en giltig tryckstångsslagmätning. Testning vid lågt lufttryck ger en felaktigt kort slaglängd och kan få dig att tro att bromsarna är korrekt justerade när de inte är det.

Steg 2 — Markera Pushrod i vila

Med bromsarna helt släppta (ingen pedalansättning, parkeringsbromsen av om det är säkert att göra det), använd krita eller en färgmarkör för att markera tryckstången precis vid framsidan av bromskammaren. Detta är din nollreferenspunkt. Gör markeringen väl synlig så att du kan mäta noggrant efter bromsning.

Steg 3 — Dra åt bromsarna och håll

Låt en andra person ansätta och håll fotbromsen vid ungefär 90 psi, eller använd ett bromsverktyg om du arbetar ensam. Bromsarna måste vara helt åtdragna och hållas medan du mäter – inte pumpade eller delvis applicerade. Partiell applicering ger en kortare slagavläsning och en falsk känsla av korrekt justering.

Steg 4 — Mät Pushrod Stroke

Mät avståndet från framsidan av bromskammaren till ditt kritamärke. Detta är det applicerade stötstångsslaget. Jämför detta mått med det lagliga maxvärdet för bromskammartypen och storleken på ditt fordon. En slaglängd som överstiger maxvärdet är ett tillstånd som inte används enligt FMCSA:s regler.

Steg 5 — Kontrollera längden på slackjusteringsarmen

Medan du sitter vid varje hjul, kontrollera också visuellt själva slackjusteringsarmen. Armen ska vara vinkelrät (i ungefär 90 grader) mot stötstången när bromsarna är helt åtdragna. Om armvinkeln är betydligt mindre än 90 grader när bromsar ansätts, minskar den mekaniska fördelen, vilket innebär att bromskraften vid hjulet äventyras även om stötstångsslaget verkar acceptabelt.

Steg 6 — Kontrollera om det finns fri rörelse (manuellt push-test)

Med bromsarna släppta, ta tag i slackjusterarmen och försök att trycka och dra den för hand. Det bör vara väldigt lite fri rörelse - vanligtvis inte mer än cirka 1 tum (25,4 mm) i slutet av armen. För stort fritt spel tyder på slitna gaffelsprintar, en lös anslutning eller internt slitage i själva slackjusteraren. Detta test är snabbt och ger dig en känsla för mekanismens allmänna hälsa innan du ens tittar på strokemätningar.

Maximala gränser för Pushrod Stroke per kammartyp

Det maximalt tillåtna tryckstångsslaget beror på bromskammarens typ och storlek. Dessa värden kommer från FMCSA 49 CFR Part 393.47 och används i stor utsträckning i Nordamerika. Om din slaglängd är lika med eller överstiger dessa gränser, får fordonet inte användas förrän bromsarna har justerats eller reparerats.

Verifiera alltid din specifika kammartyp och storlek. Kammarstorleksnumret är typiskt stämplat på själva kammarhuset. Om du inte kan hitta den, kontrollera fordonets underhållsmanual eller OEM-bromsspecifikationerna för den axeln.

Hur man manuellt justerar en slackjusterare (manuell typ)

Om ditt fordon har manuella slackjusteringar och stötstångens slaglängd ligger utanför det acceptabla intervallet, så här får du dem tillbaka till spec. Denna process bör endast utföras efter att fordonet är säkert chockat och luftsystemet är ordentligt laddat.

1. Släpp allt lufttryck från bromskamrarna och se till att parkeringsbromsen också är lossad, så att bromsarna är i helt avstängt läge.
2. Leta reda på justerbulten på slackjusteraren - det är vanligtvis ett fyrkantigt eller sexkantshuvud på sidan av justerkroppen, ibland täckt av en gummistövel.
3. Använd en 9/16-tums eller 5/8-tums skiftnyckel (beroende på justermodell) för att vrida justerbulten medurs. Varje kvartsvarv flyttar bromsbackarna närmare trumman. Vänd långsamt och kontrollera medan du går.
4. Sluta svänga när du känner motstånd, vilket betyder att skorna kommer i kontakt med trumman.
5. Dra tillbaka justerbulten ett kvarts till ett halvt varv moturs för att ge korrekt löpspel mellan skorna och trumman.
6. Ansätt bromsarna igen vid 90 psi och mät tryckstångens slaglängd igen. Målslaget för de flesta system är mellan 1,0 och 1,5 tum (25–38 mm), väl inom maxgränsen.
7. Snurra hjulet för hand med bromsarna helt lossade. Hjulet ska rotera fritt utan drag. Om det finns drag, dra tillbaka justeraren något mer.

Manuella slackjusterare bör kontrolleras vid varje förebyggande underhållsintervall och när bromsprestanda känns dålig. En vanlig branschrekommendation är att inspektera manuella slackjusterare var 10 000–15 000 mil eller enligt vad fordonstillverkaren specificerar.

Kontrollera automatiska slackjusteringar: Vad du ska leta efter bortom stroke

Automatiska slackjusterare justerar sig själv, men de kräver fortfarande regelbunden inspektion. Tryckstavens slagkontroll förblir densamma - samma mätprocess, samma gränser. Det finns dock ytterligare föremål att inspektera på en ASA som inte gäller manuella typer.

Clevis Pin and yoke skick

Gaffelstiftet förbinder stötstången med slackjusterarmen. En sliten eller lös gaffelstift skapar spel som minskar bromseffektiviteten och kan störa ASA:s självjusterande mekanism. Inspektera visuellt för slitage, saxsprints integritet och eventuella rörelser från sida till sida vid gaffelanslutningen. Byt ut alla stift som visar synligt slitage eller löshet.

Kamaxelbussning och splineslitage

Slackjusteraren fäster på bromskamaxeln via en spline. Om kamaxelbussningarna är slitna rör sig kamaxeln i sidled eller radiellt istället för att rotera rent. Denna laterala rörelse kan lura ASA att över- eller underjustera. Ta tag i änden av slackjusteringsarmen och försök att flytta den från sida till sida medan bromsarna släpps — mer än cirka 1/8 tums sidospel vid armspetsen signalerar vanligtvis slitna kamaxelbussningar , som behöver omedelbar uppmärksamhet.

Spärrhake och snäckväxelmekanism

Inuti ASA finns en spärrhake eller snäckväxelmekanism som gör själva justeringsarbetet. Du kan inte inspektera detta direkt utan demontering, men symtom på internt fel inkluderar en ASA som upprepade gånger går ur justering inom en kort period efter att ha ställts in, eller en som överjusterar vilket orsakar bromsmotstånd. Om du ser något av dessa mönster på en specifik hjulposition behöver ASA själv troligen bytas ut.

Smörjpunkter

Många slackjusterare har en smörjnippel (Zerk-fitting) för smörjning. Se OEM-specifikationen för fetttyp och intervall. Meritor, till exempel, rekommenderar smörjning vid varje PM-intervall med NLGI Grade 2 litiumbaserat fett. Undersmorda slackjusterare slits snabbare invändigt och kan kärva, vilket förhindrar korrekt självjustering.

Tecken på att dina slackjusterare misslyckas eller redan har misslyckats

Inte alla problem med slackjusteraren fångas upp under en planerad inspektion. Förare och mekaniker bör vara uppmärksamma på följande varningsskyltar som direkt pekar på problem med slackjustering, även mellan formella kontroller.

• Ökat stoppsträcka — Om fordonet tar märkbart längre tid att stanna än normalt är ojusterade slackjusterare en av de första sakerna att kontrollera. Även ett enda ojusterat hjul kan minska bromseffektiviteten avsevärt.
• Fordonet drar åt sidan under inbromsning — Om den ena sidan har rätt justerade bromsar och den andra inte har det, kommer fordonet att dra åt sidan med mer bromskraft. Detta är ett klassiskt tecken på ojämn slackjustering mellan sidorna av en axel.
• Bromsmotstånd eller hjulvärme — En överjusterad slackjusterare håller skorna för nära trumman. Detta orsakar konstant ljuskontakt, vilket genererar värme. Ett hjul som är varmt vid beröring efter en normal körning (inte efter kraftig inbromsning) är en stark indikator på bromsmotstånd från en överjusterad justerare.
• Svag eller svampig bromskänsla — Ett luftbromssystem som känns som att det behöver mer pedalrörelse än vanligt, eller som verkar reagera långsamt, kan indikera slackjusterare som har gått för långt ur justeringen, vilket kräver överdrivet tryckstångsslag innan bromskraften utvecklas.
• Avbrottsbrott vid vägkontroll — FMCSA-bromsinspektörer kontrollerar stötstångens slaglängd som en del av nivå 1-inspektioner. I en 2019 CVSA-undersökning om efterlevnad av vägkanten var bromsjusteringsöverträdelser bland de fem vanligaste tillstånden som inte är i drift , som står för en betydande del av OOS-beställningar för kommersiella fordon i Nordamerika. Om ditt fordon är flaggat kör du sannolikt redan med slackjusterare långt över deras gränser.
• Synlig skada eller korrosion — Sprucket justerhus, fastnade justerbultar, saknade dammskydd eller kraftig korrosion på gaffeln och stiften pekar alla på en slack justerare som behöver ses närmare eller bytas ut, även om slaglängden fortfarande faller inom gränserna.

Hur ofta ska slackjusterare kontrolleras

Frekvensen av inspektion av slackjusteraren beror på typ av operation, fordonstyp och om du har manuella eller automatiska justerare. Här är en praktisk uppdelning:

Förare som utför inspektioner före resan bör göra en snabb visuell kontroll av slackjusteringsarmens position och leta efter uppenbara fysiska skador varje dag. Stötstångsmätningen med en linjal krävs inte på varje förtur, men den bör vara en del av varje schemalagd PM och varje gång bromsprestanda känns onormalt.

Vanliga misstag vid kontroll av slackjusterare

Även erfarna mekaniker gör ibland fel under inspektioner av slackjusterare som leder till felaktiga avläsningar eller missade problem. Dessa är de vanligaste värda att känna till.

Mätning vid lågt lufttryck

Att testa stötstångsslag under 90 psi ger en kortare slaglängd än det faktiska applicerade tillståndet. Kontrollera alltid lufttrycket innan mätningar påbörjas. Många mekaniker glömmer att kontrollera mätaren och slutar med ett falskt pass på slaglängden.

Manuell justering av en automatisk slackjustering utan att diagnostisera orsaken

Detta är det enskilt vanligaste och farligaste misstaget vid underhåll av slackjusterare. Om en ASA är ur justering är något mekaniskt fel - slitna bussningar, dålig gaffel, böjda komponenter. Att manuellt justera och köra iväg löser ingenting. ASA kommer att gå tillbaka ur justering snabbt, och den underliggande skadan fortsätter att förvärras. Hitta och åtgärda alltid grundorsaken.

Ignorera individuell axelvariation

Ett fordon med en styraxel, två drivaxlar och två släpvagnsaxlar har slackjusterare vid varje hjulposition - det kan vara 10 eller fler individuella justerare. Var och en måste kontrolleras individuellt. Det räcker inte att kontrollera ett hjul per axel och anta att den andra sidan är identisk. Bromsslitage, väglag och mekaniskt slitage varierar hjul till hjul.

Hoppa över Free-Play Hand Check

Många mekaniker hoppar över det manuella push-pull-testet på slackjusteringsarmen och förlitar sig endast på tryckstångens slaglängdsmätning. Slitna gaffelsprintar och andra anslutningsproblem kan dock klara ett slagtest samtidigt som de utgör ett säkerhetsproblem. Handkontrollen tar cirka 10 sekunder per hjul och fångar upp problem som linjalen missar.

Överjustering av manuella slackjusteringar

Att vrida justerbulten för långt resulterar i bromsmotstånd, överdriven värmeuppbyggnad och för tidigt slitage av trumma och foder. Efter justering, snurra alltid hjulet för hand med bromsarna helt lossade för att bekräfta fri rotation innan du kör fordonet.

När ska man byta ut istället för att justera slackjusterare

Det finns situationer där anpassning inte är rätt lösning och full ersättning är nödvändig. Att veta skillnaden sparar tid och förhindrar upprepade misslyckanden.

• ASA går ur justering upprepade gånger inom en kort period trots korrekt installation och inga slitna externa komponenter - intern mekanismfel, byt ut enheten.
• Justerhuset är sprucket eller fysiskt skadat från vägskräp eller kollision.
• Splineskopplingen mellan slackjusteraren och kamaxeln är sliten eller avrundad, vilket orsakar slirning istället för positiv drivning.
• Justeringsmekanismen på en manuell justerare är fast och kan inte vridas ens med lämpliga verktyg och penetrerande smörjmedel.
• Justerarmslängden matchar inte ersättningsspecifikationen för den axeln. Att blanda armlängder på samma axel skapar ojämn bromskraft från sida till sida.
• Korrosion har trängt in i de inre komponenterna, vilket visas av fett som är missfärgat, vattnigt eller innehåller metallpartiklar när justeraren är smord.

Byte av slackjusterare är inte ett komplicerat jobb, men det kräver att man matchar korrekt armlängd, splineantal och bromskammarklockningsposition till originalenheten. Kontrollera alltid dessa tre specifikationer innan du installerar en ersättning. En slackjusterare installerad med fel armlängd ändrar den effektiva mekaniska fördelen och kommer att resultera i antingen ett överslag eller underslag som inte kan korrigeras genom enbart justering.

Regleringskontext: Varför det här är viktigt

Bromsjustering är en av de mest strikt upprätthållna aspekterna av efterlevnad av kommersiella fordon i Nordamerika. Enligt FMCSA-regler kan ett kommersiellt motorfordon med bromsjusteringsbrott omedelbart ställas ur drift - föraren kan inte flytta fordonet förrän reparationer görs på plats eller fordonet bogseras.

Enligt 49 CFR 393.47 är ett fordon ur drift om någon bromskammare har ett tryckstångsslag som uppfyller eller överskrider maxgränsen för den kammartypen och storleken. Det finns ingen nådmarginal – vid gränsen betyder det ur drift, att inte närma sig gränsen. Detta gör det särskilt viktigt att målinrikta slagmätningar som ligger väl inom gränserna, inte bara knappt under dem.

Utöver federala bestämmelser påverkar bromsjustering direkt olycksansvaret. I krockutredningar med kommersiella fordon är bromsinspektioner och underhållsprotokoll bland de första dokumenten som granskas. En historia av korrekta, dokumenterade kontroller och justeringar av slackjusteraren visar på due diligence. En brist på register – eller register som visar upprepade förhållanden utanför justeringar – kan avsevärt påverka ansvarsutfall i rättstvister.

Commercial Vehicle Safety Alliance (CVSA) genomför regelbundna tillsynsevenemang vid vägkanten, den mest framträdande är den årliga bromssäkerhetsveckan, under vilken inspektörer specifikt riktar in sig på bromsjustering och tillståndsöverträdelser. Under CVSA Brake Safety Week 2022 satte inspektörer cirka 13 % av de inspekterade kommersiella fordonen ur drift för bromsrelaterade överträdelser — en siffra som har förblivit envist konstant år efter år, vilket indikerar att detta fortfarande är ett utbrett underhållsproblem för flottan.
