Vad är en Slack Adjuster på luftbromsar? Fullständig guide

Vad en Slack Adjuster gör på Air Brakes

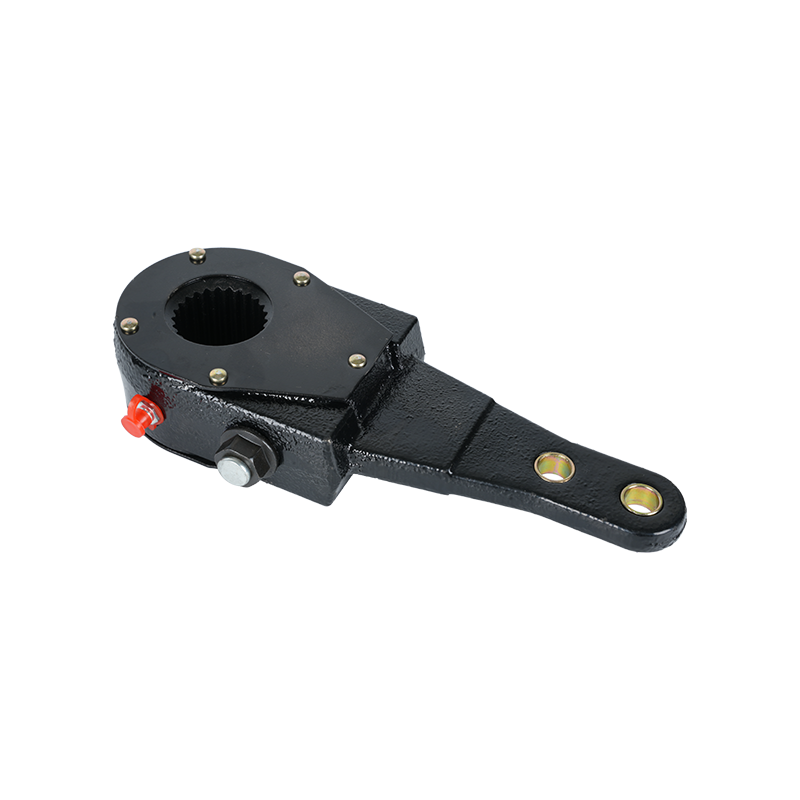

A slackjusterare är en mekanisk arm som förbinder luftbromskammarens tryckstång med bromskamaxeln. När bromsarna ansätts, trycker tryckluft tryckstången utåt, och slackjusteraren omvandlar den linjära kraften till rotationskraft på S-kammen, vilket sprider bromsbackarna mot trumman. Utan en korrekt fungerande slackjusterare kan bromsbackarna inte få full kontakt med trumman, vilket drastiskt minskar bromskraften.

Termen "slack" hänvisar till gapet eller spelet mellan bromsbackarna och trumman. När bromsbeläggen slits ner med tiden ökar det gapet, vilket innebär att stötstången måste färdas längre innan bromsarna faktiskt kopplas in. Slackjusterarens uppgift är att kompensera för det slitaget och hålla stötstångens slaglängd inom ett säkert arbetsområde - vanligtvis definierad av FMCSA-föreskrifter som inte mer än en specifik mätning beroende på bromskammartyp och storlek.

Slackjusterare finns på praktiskt taget alla medelstora och tunga kommersiella fordon utrustade med luftbromsar - klass 6, 7 och 8 lastbilar, släpvagnar, bussar och viss anläggningsutrustning. De är monterade på varje bromsaxelände och fungerar tillsammans med grundbromsenheten.

Manuella Slack Adjusters vs Automatiska slackjusteringar

Det finns två huvudtyper av slackjusterare som används i luftbromssystem: manuella och automatiska. Att förstå skillnaden är avgörande för underhållsschemaläggning och vägkontroller.

Manuella slackjusterare

Manuella slackjusterare kräver periodisk justering av en utbildad mekaniker eller tekniker. De har en sexkantsjusteringsbult - vanligtvis en 9/16-tums montering - som måste vridas för att rotera snäckväxeln inuti, vilket flyttar justerarmen i förhållande till kamaxeln och drar åt spelet mellan bromsar och trumma. Manuella justeringar måste kontrolleras och justeras så ofta som varje dag under tunga förhållanden. Att försumma manuell justering är en av de vanligaste anledningarna till att kommersiella fordon misslyckas med bromsinspektioner.

Manuella slackjusterare finns fortfarande på äldre fordon och viss specialutrustning. Sedan 1994 har FMCSA krävt att alla nytillverkade luftbromsade släpvagnar ska använda automatiska slackjusterare, och sedan 1995 gäller samma regel för lastbilar och bussar. Fordon tillverkade före dessa datum kan dock fortfarande fungera med manuella enheter om de underhålls på rätt sätt.

Automatisk slackjusterings (ASA)

Automatiska slackjusterare – vanligtvis förkortade som ASA – justerar själv varje gång bromsarna ansätts. En intern mekanism känner av när stötstångsslaget överskrider det optimala området och roterar justeraren för att kompensera. I teorin bör en korrekt fungerande ASA bibehålla det korrekta stötstångsslaget hela tiden utan mänsklig inblandning. I praktiken behöver ASA:er fortfarande inspekteras regelbundet eftersom de kan fastna, slitas ut eller inte fungera, och en automatisk justerare som har fastnat kommer inte att korrigera sig själv.

En vanlig missuppfattning är att automatiska slackjusterare kräver noll underhåll. Det är felaktigt. Om en ASA inte kan bibehålla stötstångens slaglängd inom specifikationen, är den bakomliggande orsaken ofta slitna bromsbelägg eller trummor - förhållanden som justeraren inte kan fixa på egen hand. Att byta ut justeraren utan att åtgärda grundorsaken kommer bara att resultera i upprepade ojusterade bromsar.

Hur Slack Adjuster passar in i det bredare luftbromssystemet

För att förstå varför slackjusteraren spelar så stor roll, hjälper det att spåra hur luftbromsar faktiskt fungerar från pedal till hjul.

1. Föraren trycker på bromspedalen, som öppnar fotventilen och släpper ut tryckluft från förrådstanken.
2. Luft strömmar in i bromskammaren - en rund metallbehållare monterad på eller nära axeln.
3. Lufttryck trycker in ett membran inuti kammaren, vilket driver stötstången utåt.
4. Stötstången trycker mot gaffeltappen i änden av den slacka justerarmen och roterar justeraren runt kamaxeln.
5. Slackjusteraren roterar S-kammen (eller kilen, beroende på bromstyp), vilket tvingar bromsbackarna utåt mot insidan av trumman.
6. Friktion mellan skorna och trumman saktar ner hjulet.

Slackjusteraren är i huvudsak spaken i detta system. Liksom alla spakar beror dess effektivitet på armens längd och vinkeln vid vilken kraften appliceras. Den optimala geometrin uppstår när slackjusteringsarmen är ungefär 90 grader mot stötstången vid punkten för full bromsning. När bromsarna är ojusterade avviker denna vinkel, vilket minskar den mekaniska fördelen och bromseffektiviteten.

Armlängden på en slackjusterare mäts i tum och är stämplad eller gjuten på justerkroppen. Vanliga längder är 5-1/2 tum och 6 tum. Armlängden måste matcha bromskammarens storlek och tillverkarens specifikation för axeln — att blanda felaktiga armlängder är ett allvarligt säkerhetsfel som påverkar bromsmomentet.

Pushrod Stroke-gränser och varför de är viktiga

Federala bestämmelser under 49 CFR Part 393 och CVSA bromsinspektionsstandarder definierar maximalt tillåtna tryckstångsslaglängder för varje kammarstorlek. Att överskrida dessa gränser innebär att bromsarna är ojusterade och fordonet ställs ur drift.

Här är exempel på maximala slaglängder för vanliga bromskammartyper:

En broms som är till och med 1/4 tum över den maximala slaglängden kan minska bromskraften med 20 procent eller mer. I ett fullastat kombifordon på 80 000 pund kan den minskningen av bromsmomentet lägga till dussintals fot till stoppsträckan - tillräckligt för att orsaka en katastrofal kollision i motorvägshastigheter.

Inspektörerna mäter stötstångens slaglängd genom att markera stötstången i vila, applicera cirka 90 psi lufttryck på bromsarna och mäta hur långt stötstången rörde sig. Detta test är snabbt och enkelt, varför det är en av de första sakerna en CVSA-inspektör kontrollerar under en nivå I-inspektion.

Tecken på en misslyckad eller felaktig slackjusterare

En dålig eller ojusterad slackjusterare meddelar sig inte alltid dramatiskt. I många fall stannar fordonet fortfarande - bara inte lika effektivt eller jämnt. Här är de mest tillförlitliga indikatorerna på att något är fel.

Lång eller svampig bromspedalkänsla

Om bromspedalen kräver mer tryck än vanligt eller om fordonet tar märkbart längre tid att svara, kan stötstängerna färdas för långt innan skorna kommer i kontakt med trumman. Detta är ett direkt symptom på slackjusterare som är för lösa.

Fordon som drar åt sidan vid inbromsning

Om en slackjusterare är korrekt justerad och den på motsatta axeländen inte är det, kommer bromskraften att vara ojämn. Sidan med mer bromskraft saktar ner snabbare, vilket gör att fordonet drar åt det hållet. Detta är särskilt farligt i våta eller hala förhållanden och kan orsaka jackknivsituationer på kombinationsfordon.

Synlig Pushrod Over-Travel

Under en visuell inspektion med bromsarna ansatta kan du titta på varje stötstång. Om den ser ut att vara helt utdragen eller mycket nära att vara helt utdragen, upprätthåller inte slackjusteraren rätt spelrum mellan skor och trumma. Vid maximal slaglängd trycker membranet inuti kammaren mot kammarväggen snarare än att applicera kraft, vilket är mekaniskt ineffektivt och farligt.

Bromsdrag eller överhettning

Det motsatta problemet - en justerare inställd för hårt - håller bromsbackarna i delvis kontakt med trumman även när bromsarna släpps. Detta skapar konstant friktion och genererar värme. Trumtemperaturer över 400°F (204°C) indikerar bromsmotstånd och kan orsaka bromsblekning, linerglas eller till och med brand i extrema fall. Du kan identifiera drag genom att röra vid hjulnavet efter körning (försiktigt – det kan vara extremt varmt) eller genom att känna lukten av brinnande friktionsmaterial.

Automatisk Slack Adjuster som fortsätter att gå ur justering

Om du eller din butik har justerat en automatisk slackjusterare manuellt och den omedelbart går tillbaka ur specifikationen, är detta ett tecken på att ASA själv är defekt - vanligtvis en sliten eller kärv inre kopplingsmekanism - eller att bromsbeläggen är slitna utanför gränserna för funktionsduglighet. Att helt enkelt justera om samma automatiska justerare upprepade gånger utan att undersöka grundorsaken är både ineffektivt och ett brott mot tillverkarens riktlinjer. Meritor, Haldex och andra tillverkare anger uttryckligen att en ASA som kräver upprepad manuell justering bör bytas ut, inte omjusteras.

Hur man inspekterar en Slack Adjuster korrekt

Inspektionsprocedurerna skiljer sig något beroende på om justeraren är manuell eller automatisk, men kärnstegen gäller båda.

Inställning före inspektion

• Parkera fordonet på en plan yta med hjulen blockerade.
• Bygg systemets lufttryck till minst 90 psi — CVSA-standarden för slagmätning.
• Lossa fjäderbromsarna (parkeringsbromsarna) så att färdbromsarna är de enda som testas.
• Ha en andra person tillgänglig för att dra åt fotbromsen medan du observerar från hjuländen, eller använd ett verktyg för att markera stötstången före och efter applicering.

Mätning av Pushrod Stroke

• Med bromsarna helt lossade, markera tryckstången vid den punkt där den lämnar bromskammaren med krita eller en markör.
• Lägg på fullt bromstryck (låt någon hålla ner pedalen ordentligt).
• Mät avståndet som stötstången har färdats från din ursprungliga markering.
• Jämför mot FMCSA-gränsen för den kammartypen.
• Om slaglängden överskrider gränsen är bromsarna ojusterade och måste korrigeras innan fordonet körs.

Kontrollera för fysisk skada och lek

• Inspektera slackjusterkroppen för sprickor, korrosion eller fysisk skada.
• Kontrollera gaffelbulten och bussningen där tryckstången ansluter till justerarmen — överdriven rörelse i sidled här indikerar en sliten gaffelbult eller sliten justerögonbussning.
• Ta tag i justerarmen och försök att flytta den manuellt med bromsarna lossade. En korrekt justerad slackjusterare bör ha mellan 1/2 tum och 3/4 tum fritt spel vid gaffelstiftets ände. Mindre än detta indikerar överjustering; mer indikerar underjustering.
• Kontrollera att justeraren är ordentligt smord genom zerk-kopplingen — brist på smörjning är en ledande orsak till att automatiska slackjusterare har fastnat.

Manuell justering a Manuell slackjustering

Om du har en manuell slackjusterare som är utanför spec, är justeringsproceduren som följer:

1. Lossa parkeringsbromsarna helt.
2. Leta reda på justerbulten (sexbeslaget) på justerkroppen.
3. Vrid bulten medurs för att dra åt (minska slaget) tills du känner motstånd när skorna kommer i kontakt med trumman.
4. Dra tillbaka bulten 1/2 varv moturs för att skapa rätt spelrum mellan sko och trumma.
5. Mät tryckstångens slaglängd igen för att bekräfta att den ligger inom specifikationen.
6. Kontrollera att hjulet roterar fritt utan att dra.

Försök aldrig att manuellt justera en automatisk slackjusterare för att kompensera för överdrivet tryckstångsslag - detta inaktiverar den självjusterande funktionen och maskerar ett underliggande problem. Den korrekta proceduren är att diagnostisera varför ASA inte upprätthåller justeringar och åtgärda orsaken direkt.

Vanliga orsaker till problem med Slack Adjuster

Att förstå vad som gör att slack justerare misslyckas eller går ur anpassningen hjälper både vid förebyggande och diagnos.

Slitna bromsbelägg

Detta är den enskilt vanligaste orsaken till att bromsar går ur justering. När fodermaterialet slits ner ökar gapet mellan skon och trumma, vilket kräver mer stötstångsrörelse. En manuell justerare som inte servas regelbundet kommer att fortsätta röra sig längre och längre utanför spec. Även en automatisk justerare kommer så småningom att tömma sitt justeringsområde om foder inte byts ut i tid. De flesta bromsbeläggstillverkare rekommenderar inspektion med 50 000 mils intervaller för motorvägsfordon, eller vid varje schemalagd PM-service.

Brist på smörjning

Automatiska slackjusteringar innehåller interna växlar, spärrhakar och en envägskopplingsmekanism. Dessa komponenter är beroende av fett för att fungera korrekt. När fett går sönder eller sköljs ut - vanligt i fordon som regelbundet utsätts för högtryckstvätt - häftar den inre mekanismen och justeraren förlorar sin förmåga att självjustera. Smörjintervallen varierar beroende på tillverkare men är vanligtvis var 25 000 mil eller var tredje månad, beroende på vad som kommer först.

Skadade eller slitna sprintnålar

Gaffelstiftet förbinder stötstången med slackjusterarmen. Med tiden slits stiftet och dess hål, vilket skapar slarning i anslutningen. Denna lutning tas inte upp av justeraren – den bidrar direkt till den effektiva slaglängden. En sliten gaffelnål kan lägga till så mycket som 1/4 tum till det skenbara slaget, vilket kan trycka in en annars kompatibel broms in i ett ur bruksområde.

Felaktig slackjusterare installerad

Att använda en slackjusterare med fel armlängd för bromskammaren och axelspecifikationen är ett vanligare installationsfel än vad de flesta flottor inser. En arm som är för lång skapar för stora mekaniska fördelar och kan överanvända bromsarna, medan en arm som är för kort minskar bromsmomentet. Matcha alltid ersättningsjusteraren till OEM-specifikationen för den axelpositionen.

Böjd eller sprucken justeringsarm

Fysiska skador från vägskräp, trottoarkanter eller felaktig installation kan böja justerarmen eller spricka höljet. En böjd arm ändrar justerarens effektiva längd och geometri, vilket äventyrar bromsmomentet. Varje justerare med synliga sprickor eller böjningar måste bytas ut omedelbart - det är inte en komponent som kan rätas ut eller svetsas och återgå till drift.

Byte av Slack Adjuster: När och hur

Slackjusterare är slitdelar med begränsad livslängd. De flesta tillverkare föreslår utbyte vid 300 000 till 500 000 miles under normala förhållanden, även om applikationer med svåra tullar kan kräva tidigare utbyte. Här är villkoren som garanterar omedelbar byte:

• Sprucket hölje eller böjd arm
• Automatisk justerare som konsekvent misslyckas med att bibehålla tryckstångens slaglängd inom specifikationen trots korrekt fodertjocklek och rätt fett
• Fast justerare som inte kommer att rotera på kamaxeln
• Sliten snäckväxel eller avskalad invändig gänga på en manuell justerare
• Svårt korroderad kropp som äventyrar strukturell integritet
• Lös eller saknad smörjnippel (zerk) som inte kan bytas ut

Vid byte av en slackjusterare, byt alltid ut gaffelbulten och bussningen samtidigt om de är slitna. Återanvändning av en sliten gaffelstift med en ny justerare introducerar samma slagmätningsfel som just korrigerades.

Efter installationen, smörj in justeraren genom zerk-kopplingen tills nytt fett kommer ut ur tätningen, bromsa flera gånger så att ASA:n indexerar och ställer in sig själv, och mät sedan tryckstångens slaglängd igen för att bekräfta korrekt justering innan fordonet åter tas i drift.

Regelverk och säkerhetskonsekvenser av efterlevnad av slack Adjuster

Utanpassade bromsar - oftast orsakade av problem med slackjusterare - representerar en av de vanligaste överträdelserna som upptäcks under CVSA-vägkontroller. I CVSA:s årliga inspektioner av bromssäkerhetsveckan står ojusterade bromsar konsekvent för en betydande andel av alla bromsrelaterade överträdelser. I en nyligen genomförd CVSA-inspektion sattes cirka 12 till 14 procent av alla inspekterade kommersiella fordon ur drift på grund av bromsdefekter, med slackjusteringsrelaterade problem bland de främsta orsakerna.

En överträdelse som inte används för bromsjustering sätter fordonet av vägen omedelbart och kan resultera i böter, diskvalificering av föraren och negativa SMS-poäng i FMCSA:s säkerhetsmätningssystem. Transportörer med höga SMS-bromspoäng flaggas för prioriterade ingripanden, vilket kan utlösa revisioner och granskning av efterlevnad.

Utöver de lagstadgade påföljderna är säkerhetskonsekvenserna av att köra utomjusterade bromsar allvarliga. Studier av FMCSA och NHTSA har genomgående visat att kommersiella fordon med bromsdefekter är betydligt överrepresenterade i data om dödsolyckor. Ett lastat kombinationsfordon som färdas i 65 mph behöver ungefär 400 fot för att stanna under normala förhållanden - bromsdefekter kan förlänga det avståndet med 25 procent eller mer.

Förare har en laglig skyldighet enligt 49 CFR Part 396 att utföra inspektioner före och efter resan som inkluderar en grundläggande bromskontroll. Även om förare vanligtvis inte förväntas mäta stötstångens slaglängd exakt, bör de kunna känna igen uppenbara tecken på bromsdrag, dragning eller onormal pedalkänsla och rapportera dem innan de kör fordonet.

Ofta förvirrade termer relaterade till Slack Adjusters

Flera relaterade termer förekommer ofta tillsammans med slack justerare i underhållsdiskussioner. Här är en snabbreferens för att hålla dem raka.

• Bromskammare: Den luftmanövrerade kapseln som rymmer membranet och stötstången. Slackjusteraren fäster på stötstången som lämnar denna kammare.
• S-cam: Den roterande kammen formad som bokstaven S som slackjusteraren vrider. Rotation av S-cam tvingar bromsbackarna utåt mot trumman.
• Pushrod stroke: Sträckan stötstången färdas från vila till full bromsansättning. Detta är det mått som regleras av FMCSA och kontrolleras under CVSA-inspektioner.
• sprintnål: Stiftet som förbinder stötstången med hålet (ögat) i slackjusterarmen. Slitage vid denna tidpunkt ökar direkt effektiv slaglängd.
• Bromsbelägg (back): Friktionsmaterialet som kommer i kontakt med trumman. När detta slits måste slackjusteraren kompensera genom att hålla skorna närmare trumytan.
• Fjäderbroms (parkeringsbroms): En separat bromsmekanism som använder en stor spiralfjäder snarare än lufttryck. Slackjusteraren manövrerar även fjäderbromssidan på piggyback (kombination) kammare, varför korrekt justering påverkar både färd- och parkeringsbromsfunktionen.
• Indikator för bromsjustering: Vissa moderna ASA inkluderar en visuell indikator - ett färgat band eller markör - som visar om justeraren är inom sitt arbetsområde. Dessa indikatorer är en användbar första kontroll men ersätter inte en korrekt slaglängd.
