Hur identifierar man en automatisk slackjusterare?

Hur man identifierar en automatisk slackjusterare med ett ögonkast

En automatisk slackjusterare kan identifieras av närvaron av en frigöringsmekanism på justerkroppen — antingen en krage av dragtyp, en tryckknapp eller en låshylsa — placerad nära snäckväxelns justeringsbult. Denna frigöringsfunktion är den mest pålitliga visuella indikatorn som skiljer en automatisk slackjustering (ASA) från en manuell. På en manuell justerare vrider sexkantsbulten fritt i båda riktningarna utan låsmekanism. På en automatisk justerare är samma bult skyddad av ett kopplings- eller spärrhakesystem som förhindrar oavsiktlig back-off under normal bromsdrift.

Bortom frigöringsmekanismen, automatiska slackjusterare tenderar också att ha en större och mer komplexa bostäder än manuella enheter, ofta med synliga gjutmarkeringar, märkeslogotyper och artikelnummerstämplar på justerkroppen. Om du är under en lastbil eller släp och osäker på vilken typ du tittar på, är den enskilt snabbaste kontrollen denna: försök att vrida på snäckväxelbulten utan att trycka ner eller dra något. Om den står emot eller inte rör sig alls, tittar du nästan säkert på en automatisk justerare med kopplingen inkopplad.

Avsnitten nedan delar upp detta ytterligare - efter fysiska egenskaper, märkesspecifika märkningar, fordons ålderskrav och verkliga identifieringsscenarier.

Den juridiska baslinjen: varför automatiska slackjusteringar nu är standard

Innan man går in på fysisk identifiering hjälper det att förstå det reglerande sammanhanget. Under 49 CFR 393,53 , kräver Federal Motor Carrier Safety Administration (FMCSA) alla luftbromsade kommersiella motorfordon som tillverkas på eller efter 20 oktober 1994 förses med automatiska slackjusterare. Detta gäller traktorer, släpvagnar, bussar och alla andra luftbromsade CMV över 10 000 lbs GVWR.

Vad detta betyder praktiskt taget: om du arbetar på någon lastbil eller släp som byggts under de senaste 30 åren, bör du förvänta dig automatiska slackjusteringar som standard. Manuella justeringar på fordon efter 1994 representerar antingen en modifiering som inte uppfyller kraven, en specialitet eller militär tillämpning eller utrustning som har blivit felaktigt servad. Om du ser vad som verkar vara en manuell justerare på ett nyare fordon, är det en röd flagga värt att undersöka innan du utför något bromsarbete.

Fordon före 1994 - äldre enaxlade raka lastbilar, veteranvagnar, vissa transitbussar - kan med rätta fortfarande köra manuella justeringar. Identifieringsmetoden skiljer sig för dessa, vilket beskrivs i ett särskilt avsnitt nedan.

Fysiska egenskaper som identifierar en automatisk slackjustering

När du fysiskt inspekterar en bromsenhet, leta efter dessa specifika funktioner på justerarmen och huset:

Frigöringsmekanismen

Detta är den definierande egenskapen. Varje automatisk slackjusterare har någon form av frigöringssystem inbyggt i snäckväxelhuset. De tre vanligaste konfigurationerna är:

• Drakrage: En cylindrisk ring runt justeringsbultens axel som måste dras utåt och hållas för att frigöra den inre kopplingen. Finns på Haldex och många Gunite-modeller. Kragen är vanligtvis räfflad eller räfflad för grepp och sitter i jämnhöjd med höljet när den är i ingrepp.
• Tryckknapp: En sidomonterad knapp på justerhuset, vanligtvis fjäderbelastad, som frigör spärrhaken när den trycks ned. Vanligt på Meritor (Rockwell) justerare. Knappen är vanligtvis 8–12 mm i diameter och sitter i en försänkt ficka på sidan av snäckväxelhuset.
• Låshylsa eller lock: En skyddskåpa eller hylsa över justeringsbulten som innehåller frigöringsfunktionen. Mindre vanligt men finns på vissa justeringar av europeiska specifikationer som används i operationer med blandad flotta.

Om du ser någon av dessa funktioner nära snäckväxelbulten, tittar du på en automatisk slackjustering. Inga undantag.

Bostadsstorlek och komplexitet

Automatiska slackjusterare har ett märkbart större snäckväxelhus än manuella justerare. Huset måste innehålla kopplingsmekanismen, spärrhaken och den inre fjädern - så det är skrymmande. En manuell justerares hölje är kompakt och enkelt, i huvudsak bara en gjutning runt snäckväxeln. En automatisk justerares hölje är vanligtvis 50–75 % större i snäckväxeldelen , ofta ungefär rektangulär eller oval i tvärsnitt kontra den mer strömlinjeformade formen av en manuell enhet.

Sexkantsbults storlek och djup

Justeringsbulten på en automatisk slackjusterare är vanligtvis försänkt något i huset eller skyddad av frigöringskragen, snarare än att vara helt exponerad. Vanliga hexstorlekar är 3/4" på Haldex-enheter , 9/16" på de flesta Meritor-enheter , och 5/8" på Gunite-enheter . På en manuell justerare sitter bulten helt exponerad utan omgivande hårdvara.

Gjutmarkeringar och stämplar

De flesta automatiska slackjusterare har tillverkarens namn eller logotyp ingjuten direkt i justerhuset, tillsammans med ett artikelnummer, armlängd och ofta en pil för installationsriktningen. Vanliga markeringar inkluderar "HALDEX", "MERITOR", "GUNITE", "BENDIX" eller numeriska delkoder som "MGM" eller "HB" prefix. Manuella justerare från äldre produktionsserier är ofta omärkta eller har endast minimala gjutkoder.

Varumärkesidentifieringsguide för automatiska slackjusterare

Varje stor tillverkare har konsekventa visuella signaler över sina automatiska slackjusterare produktlinjer. Att känna till dessa gör identifieringen snabbare, särskilt i smutsiga eller svaga ljusförhållanden under ett fordon.

Haldex automatiska slackjusterare

Haldex är ett av de mest spridda varumärkena i nordamerikanska flottor. Deras automatiska justeringar kan identifieras av:

• En framstående släppkrage av dragtyp med en räfflad greppyta som omger den 3/4" sexkantsbulten
• "HALDEX" gjuten med upphöjda bokstäver på justerkroppen
• Ett relativt rektangulärt snäckväxelhus med rundade hörn
• Armlängder från 5,5" till 6,5" , stämplad eller gjuten nära gaffelnålshålet
• En smörjnippel (zerk) på snäckväxelhusets ände, vanligtvis 1/4"-28 gänga

Haldex-justerare är vanliga på Freightliner, Volvo och många traileraxlar inklusive de från Hendrickson och Dana.

Meritor (Rockwell) Automatisk slackjusterings

Meritors automatiska slackjusterare kan identifieras av:

• A sidomonterad tryckknapp på snäckväxelhuset — detta är den mest utmärkande Meritor-identifieraren
• "MERITOR" eller "ROCKWELL" ingjutna i huset (äldre produktionsenheter läser ofta "ROCKWELL")
• A 9/16" sexkantsjusteringsbult , något försänkt i husets yta
• Ett mer ovalt format snäckväxelhus jämfört med den boxiga Haldex-profilen
• Vanligt på Peterbilt, Kenworth, International och Mack lastbilar

Gunite automatiska slackjusteringar

Gunite (nu en del av Accuride-familjen) justerare är vanliga på äldre släp och transitbussar. Identifieringsmarkörer inkluderar:

• A dragkrage frigöringsmekanism , liknande i konceptet till Haldex men med en något annorlunda profil — ofta mer cylindrisk
• "GUNITE" gjuten på kroppen, ibland åtföljd av ett artikelnummer som börjar med "ASA"
• A 5/8" sexkantsbult i många applikationer
• En anmärkningsvärt styv känsla av snäckväxel på grund av snävare inre toleranser - ofta misstas för en fast justerare vid första mötet

Bendix automatiska slackjusterare

Bendix-justerare förekommer oftast på skolbussar och medelstora lastbilar. De kan identifieras av:

• "BENDIX" eller "BW" gjutna på huset
• A dra kragen frigöring med en slät (icke-räfflad) finish — något annorlunda taktil känsla från Haldex
• Ett mer kompakt hölje jämfört med Meritor eller Haldex enheter med samma armlängd
• Vanligtvis ihopkopplad med Bendix fundamentbromskomponenter på samma axel

Automatisk kontra manuell slackjustering: Jämförelse sida vid sida

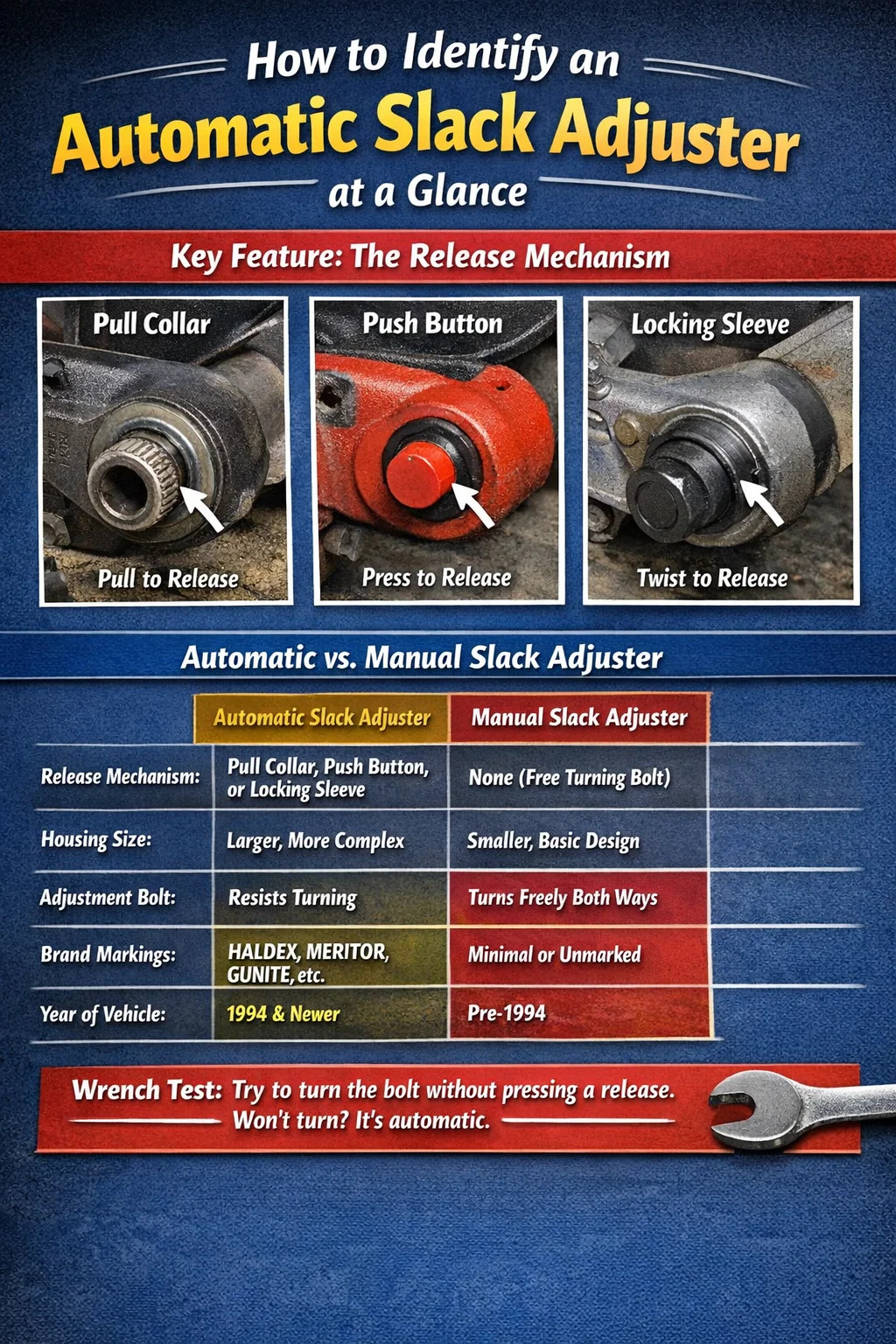

Tabellen nedan sammanfattar de viktigaste visuella och funktionella skillnaderna mellan automatiska och manuella slackjusterare, användbara som en snabbreferens när du utför en inspektion under obekant utrustning:

Hur man bekräftar typen när visuell inspektion inte är avgörande

I verkliga butiksförhållanden är slackjusterarna ofta inblandade med vägsmuts, fett och rost. Gjutmarkeringarna kan vara oläsliga och frigöringsmekanismen kan vara skymd. När det händer, använd dessa ytterligare bekräftelsemetoder:

Skiftnyckeltestet

Montera rätt skiftnyckel på justeringsbulten och applicera måttlig vridkraft moturs utan att trycka på några knappar eller dra i någon krage. På en automatisk slackjusterare kommer bulten stå emot eller inte röra sig alls — Den invändiga kopplingen förhindrar back-off utan att frigöringen är inkopplad. På en manuell justerare kommer bulten att vridas med normal skiftnyckelkraft. Detta är ett tillförlitligt test som tar cirka 5 sekunder och kräver ingen rengöring av justerkroppen.

Kontrollera fordonets tillverkningsdatum

Bilens identifieringsnummer (VIN)-skylt på dörrkarmen eller hyttens exteriör ger dig tillverkningsdatumet. Om fordonet är byggt efter oktober 1994 , federal lag kräver automatiska slackjusteringar. Detta minskar din identifiering avsevärt - om det är en lastbil efter 1994 och justeraren inte har en uppenbar frigöringsmekanism, har något ändrats eller felinstallerats och behöver undersökas ytterligare.

Slå upp artikelnumret

Om du kan läsa något artikelnummer från justerhuset - även delvis - hänvisa det till tillverkarens katalog. Haldex, Meritor och Bendix har alla reservdelsdatabaser online. Ett artikelnummerprefix för "MGM-" indikerar vanligtvis Meritor, "90-" eller "HA-"-prefix indikerar Haldex, och "ASA" i valfri position bekräftar att det är en automatisk slackjusterare oavsett märke. Många O'Reilly-, FleetPride- och Truck Parts & Equipment-kataloger hänvisar också till dessa siffror med en tydlig ASA kontra manuell beteckning.

Se fordonets bromsspecifikationsetikett

Många lastbilar och släpvagnar har en bromsspecifikationsbricka nitad eller fastskruvad i fordonsramen nära bakaxeln eller innanför dörrkarmen. Denna etikett listar bromskammarens storlek, justerarmslängd och justertyp. En tagg som står "ASA" eller "Auto Slack" är avgörande. Om etiketten saknas - vanligt på äldre släpvagnar - använd de fysiska inspektionsmetoderna ovan.

Identifiera en felaktig automatisk slackjustering

Att identifiera en automatisk slackjusterare handlar inte bara om att skilja den från en manuell – det innebär också att känna igen när den automatiska justeraren misslyckas med att göra sitt jobb. En felaktig automatisk slackjusterare är en av de vanligaste orsakerna till bromsbrott som inte används i Nordamerika, och står för en betydande andel av bromsrelaterade hänvisningar under CVSA-inspektionsblixtar.

Tecken på att den automatiska justeraren inte är självjusterande

• Pushrod stroke överskrider den lagliga gränsen vid 90 psi serviceapplikation — för en typ 30 standardkammare är den gränsen 2,0 tum. Allt utöver det vid en broms som var tänkt att justeras automatiskt är en felindikator.
• Stroke är växer progressivt över på varandra följande inspektioner utan något byte av foder. En hälsosam automatisk justerare bibehåller slaglängden inom ett konsekvent intervall när fodret slits ner - det tillåter inte gradvis drift.
• Justeraren stramar åt för mycket efter bromsar, vilket gör att hjulet släpar eller låser sig vid låg hastighet. Detta indikerar att spärrhaken spärrar för aggressivt, vanligtvis på grund av en skadad eller sliten kopplingsfjäder.
• Snäckväxelbulten vrider sig fritt utan att ha i frigöringen — vilket betyder att den inre kopplingen har slitits ut och justeraren fungerar som en manuell enhet som inte håller positionen.
• Visuella bevis på sprucket eller trasigt hölje , böjd arm eller en gaffelbult med mer än 1/8" av sidospel — någon av dessa gör att justeraren inte fungerar oavsett om själva kopplingsmekanismen är intakt.

FMCSA-bestämmelser förbjuder uttryckligen att kompensera för en felaktig automatisk slackjustering genom manuell justering. Under 49 CFR 393,53(b) , om en automatisk justerare kräver upprepade manuella ingrepp för att hålla sig inom slaggränserna, måste justeraren bytas ut - inte justeras om. Detta är en efterlevnadsfråga, inte bara en underhållspreferens.

Automatisk slackjusteringsarmlängd: Hur man läser och verifierar det

Armlängden är en kritisk specifikation som stämplas eller gjuts på varje automatisk slackjusterare. Det mäts från mitten av S-kamaxelns hål till mitten av gaffelstiftshålet . Detta mått bestämmer den mekaniska fördelen som justeraren ger och måste matcha fordonets bromsspecifikation.

Vanliga armlängder i nordamerikanska flottor:

• 5,5 tum — vanligast på styraxlar och några lättare drivaxlar
• 6,0 tum — standard för de flesta tandemdrivaxlar och släpvagnsaxlar
• 6,5 tum — används på vissa axlar för tunga transporter och specialsläpvagnar med större bromskamrar

Armlängden är vanligtvis stämplad nära gaffelnålshålets ände av armen som ett nummer som "5,5", "6" eller "6-1/2". På vissa Meritor-enheter visas det som en upphöjd gjutning snarare än ett stämplat nummer. Vid byte av en automatisk slackjusterare måste ersättningen matcha den ursprungliga armlängden exakt - med en 5,5-tums arm där en 6-tums specificerades minskar bromsmomentet med ungefär 8,3 % , vilket är en mätbar och potentiellt farlig minskning av stoppkraften.

Installationsorientering: Höger- vs. Vänsterhands automatiska slackjusterare

Automatiska slackjusteringar är handtagna - vilket innebär att de är designade för antingen vänster (förar) sida eller höger (passagerare) sida av axeln. Installation av den felhänta justeraren gör att den inre kopplingen arbetar mot bromsverkan istället för med den, vilket resulterar i justeraren lossar istället för att dra åt när bromsarna ansätts — ett farligt felläge som kanske inte är omedelbart uppenbart under en statisk inspektion.

Så här identifierar du rätt hand:

• Leta efter en pil eller "R" / "L"-markering gjuten eller stämplad på justerkroppen. Många Haldex- och Meritor-justerare markerar riktningen för kamaxelns rotation eller har explicita vänster/höger-beteckningar.
• Vissa justerare är det universell (icke-händig) — de fungerar på båda sidor. Dessa identifieras genom avsaknaden av en L/R-märkning och genom beskrivningar av artikelnummer som inkluderar "universal" eller "icke-handed".
• Vid tveksamhet, kontrollera OEM-bromsspecifikationen för axeln. Specifikationen kommer att ange om en hand- eller universaljusterare krävs, och om den finns, vilken sida varje artikelnummer gäller.

En felhänt automatisk slackjusterare installerad på ett fordon kan klara en statisk inspektion eftersom snäckväxeln och huset ser korrekta ut - felet blir bara uppenbart under dynamiska tester eller när slaglängden mäts efter upprepade bromsar och visar sig växa snarare än att förbli konsekvent.

Automatisk slackjusteringsidentifiering under en pre-trip eller DOT-inspektion

Under en inspektion före resan eller en formell DOT-bromskontroll förväntas förare och inspektörer inte utföra en fullständig mekanisk rivning för att identifiera justertyp. Flera kontroller kan dock göras från utsidan av hjulbrunnen som bekräftar att den automatiska slackjusteraren är närvarande och fungerar:

1. Visuell närvarokontroll: Titta genom hjulöppningen (eller använd en ficklampa) för att lokalisera justerarmen mellan luftkammarens tryckstång och S-kamaxeln. Bekräfta att du kan se ett snäckväxelhus med en frigöringskrage eller knapp synlig - detta bekräftar att en automatisk enhet är installerad.
2. Slagmätning: Mät stötstångens slaglängd med hjälp av en linjal eller bromsslagsmätare med en hjälpreda som applicerar 90 psi färdbromstryck. Jämför med gränsen för din kammartyp. Slag inom specifikationen utan någon ny manuell justering bekräftar att ASA fungerar.
3. Frislagskontroll: Med släppta bromsar ska stötstången ha 5/8" till 3/4" av fri resa innan motstånd känns. Detta är gapet som den automatiska justeringen upprätthåller. För mycket fritt slag (över 1 tum) tyder på underjustering; inget fritt slag tyder på för hårt åtdragning eller en fast justering.
4. Konsistens efter applicering: Ansätt och släpp bromsarna 10 gånger och mät sedan slaget igen. Om slaglängden förändrades avsevärt - speciellt om den växte - fungerar inte den automatiska justeringen korrekt.

CVSA nivå 1-inspektioner inkluderar bromsjusteringskontroller på varje bromsläge. Inspektörer mäter applicerad slaglängd och jämför den med kammartypgränser. Ett fordon med 20 % eller mer av dess bromsar ojusterade står inför en order som inte används. På en vanlig 18-hjulig dragbil med 10 färdbromslägen betyder det bara 2 ojusterade bromsar kan sätta hela riggen ur drift.

Vanliga frågor om att identifiera automatiska slackjusterare

Kan en automatisk slackjusterare se identisk ut med en manuell om frigöringskragen saknas?

Det är osannolikt men möjligt. Om en dragkrage har brutits av eller tagits bort är den underliggande sexkantsbulten och snäckväxelhuset fortfarande synliga - men bulten kommer fortfarande att motstå vridning utan frigöringsmekanismen, eftersom den interna kopplingen är intakt. Skiftnyckeltestet (försöker vrida bulten moturs utan någon släppåtgärd) kommer fortfarande att avslöja den som en automatisk enhet även om själva kragen är skadad.

Finns det automatiska slackjusterare för luftskivbromsar?

Luftskivbromssystem använder inte en traditionell slackjusteringsarm alls. De har en integrerad justeringsmekanism inbyggd i bromsokkroppen. Dessa system kompenserar automatiskt för slitage på kuddar internt, men komponenten kallas inte en slackjusterare - den kallas för en kuddslitagejustering eller intern justerare. När du identifierar bromskomponenter på en skivbromsaxel, är frånvaron av en extern justerarm i sig identifieraren att du har att göra med ett skivsystem.

Vad händer om jag hittar en manuell slackjusterare på en lastbil efter 1994?

Detta är en fråga om efterlevnad. Enligt FMCSA-regler är det olagligt att använda en luftbromsad CMV efter 1994 i mellanstatlig handel med en manuell slackjusterare installerad. Fordonet bör tas ur drift tills rätt automatisk justering är installerad. Vissa ramar före 1994 får nya karosser eller hytter, vilket skapar förvirring - verifiera alltid att använda VIN-skyltens tillverkningsdatum snarare än att anta baserat på fordonets yttre utseende.

Är det skillnad på en "självjusterande" och en "automatisk" slackjusterare?

Nej – dessa termer används omväxlande i branschen. "Automatisk slackjusterare", "självjusterande slackjusterare" och "ASA" hänvisar alla till samma kategori av anordningar: en som bibehåller korrekt bromsjustering automatiskt genom en spärrhake och spärrhake eller kopplingsmekanism som aktiveras under bromsansättning och frigöringscykler.
