Vilka är de två typerna av slackjusterare? Manuell vs Automatisk

Det finns två typer av slackjusterare : manuella slackjusterare och automatiska slackjusterare. Båda är mekaniska anordningar som används i luftbromssystem på kommersiella lastbilar, släpvagnar och bussar för att upprätthålla det korrekta avståndet - kallat stötstångsslaget - mellan bromskammaren och bromsbackarna. När det gapet blir för stort på grund av slitage på beläggen sjunker bromseffektiviteten farligt. Slackjusterare kompenserar för detta slitage och håller systemet i drift inom säkra gränser. Kärnskillnaden mellan de två typerna är enkel: manuella slackjusteringar kräver en tekniker för att fysiskt justera dem på en schemalagd basis, medan automatiska slackjusterare självjusterar varje gång bromsarna ansätts.

Att förstå båda typerna spelar roll om du är en vagnparkschef, en kommersiell förare, en bromstekniker eller någon som studerar för en CDL. Federala bestämmelser under FMCSA 393.47 sätter strikta gränser för stötstångsrörelsen, och om man misslyckas med en inspektion på grund av ojusterade bromsar kan ett fordon jordas omedelbart. Att veta hur varje typ av slackjusterare fungerar – och vad som kan gå fel med var och en – håller fordonen kompatibla, säkra och på vägen.

Manuella slackjusterare : Hur de fungerar och när de används

Manuella slackjusterare har varit en standardkomponent i luftbromssystem i årtionden. De är en splines, snäckväxelmekanism fäst vid bromskamaxeln. När bromskammarens tryckstång sträcker sig och trycker på slackjusteringsarmen, roterar den S-kammen, vilket tvingar bromsbackarna utåt mot trumman. Med tiden, när bromsbeläggsmaterialet slits ner, måste stötstången föras längre för att uppnå samma kontakt. Det ökade resandet minskar bromskraften och svarstiden.

För att korrigera detta måste en tekniker med jämna mellanrum vrida justeringsbulten - vanligtvis en 9/16-tums sexkantskoppling - på sidan av slackjusteraren. Genom att vrida den medurs dras justeringen åt, vilket effektivt förkortar den sträcka som stötstången behöver förflytta sig. FMCSA specificerar det fritt slag ska vara mellan 1/2 tum och 3/4 tum , och den totala stötstångens slaglängd vid applicering får inte överstiga de gränser som definieras av kammarstorleken. För en kammare av typ 30, till exempel, är den maximala tillåtna slaglängden 2 tum.

Justeringsfrekvens och underhållskrav

Manuella slackjusterare måste vanligtvis kontrolleras och justeras var 10 000 till 15 000 miles under normala driftsförhållanden, eller oftare i miljöer med hög slitage som konstruktion eller bergskörning. Många flottor inkluderar manuella justeringskontroller i varje förebyggande underhållscykel. Själva proceduren tar bara några minuter per hjulslut när den görs på rätt sätt, men den kräver att fordonet är säkert chockat, parkeringsbromsen lossad och teknikern mäter slaglängden före och efter justering med en linjal eller ett måttband.

Ett vanligt misstag med manuella slackjusterare är att dra åt för mycket. Om justeraren är för hårt lindad, drar bromsarna, vilket orsakar accelererat foderslitage, värmeuppbyggnad och potentiell bromsblekning. Släpande bromsar kan höja trumtemperaturen över 500°F , vilket påskyndar nedbrytningen av fodret avsevärt. Tekniker är utbildade att backa något efter att ha kommit i kontakt med skorna, vilket skapar rätt löpavstånd.

Där manuella slackjusteringar fortfarande finns

Medan de flesta nya kommersiella fordon i Nordamerika har utrustats med automatiska slackjusterare sedan mitten av 1990-talet – till stor del drivna av FMCSA-reglering som trädde i kraft 1994 för traktorer och 1995 för släpvagnar – finns manuella slackjusterare fortfarande på:

• Äldre fordon tillverkade före det automatiska justeringsmandatet
• Vissa specialsläp och terrängutrustning
• Vissa internationella marknader där automatiska justeringar ännu inte krävs
• Ersättningsapplikationer där ägaren har valt manuellt framför automatiskt

Manuella slackjusterare är billigare i förväg - vanligtvis allt från $15 till $40 per enhet – vilket är anledningen till att de fortfarande är vanliga i budgetmedvetna verksamheter eller regioner med lägre regulatorisk tillsyn.

Automatiska slackjusteringar : Självjusterande mekanism förklaras

Automatiska slackjusterare – även kallade ASA eller auto slack justeringar – utför samma grundläggande jobb som sina manuella motsvarigheter, men de inkluderar en intern koppling och manövermekanism som automatiskt korrigerar stötstångens slag under normala bromsapplikationer. Varje gång bromsarna är helt åtdragna och släppta, känner den interna avkänningsmekanismen av om slaglängden är inom acceptabla gränser. Om slaget är för långt roterar snäckväxeln något för att ta upp slacket.

Den mest använda designprincipen i automatiska slackjusterare involverar en spärrhake-och-spärr eller kopplingsbaserat system kopplad till en kontrollarm som känner av rotationsvinkeln vid bromsansättning. När rotationen överskrider den förinställda tröskeln – vilket indikerar att foder har slitits och slaglängden har ökat – flyttar den inre mekanismen fram snäckväxeln med en bråkdel av ett varv, vilket minskar slaglängden tillbaka till rätt intervall.

Typer av automatiska slackjusteringsdesigner

Inom kategorin automatiska slackjusterare finns det två primära designmetoder som används av tillverkare:

• Slagavkännande (frigångsavkännande) justerare: Dessa mäter stötstångens faktiska rörelse och justerar baserat på om det totala slaget överstiger en inbyggd tröskel. Märken som Haldex och Gunite använder varianter av denna design. De är mycket tillförlitliga och används ofta i nordamerikanska flottor.
• Vinkelavkännande (momentavkännande) justerare: Dessa övervakar rotationsvinkeln för bromskamaxeln under applicering. Om kammen roterar förbi en inställd vinkel innan sko-till-trumma kontakt, kompenserar justeraren. Bendix och vissa Meritor-designer innehåller vinkelavkännande logik.

Båda designerna uppnår samma mål men använder olika intern logik för att upptäcka slitage. Bilmekaniker utvecklar ofta preferenser baserat på det fordon som de servar oftast, eftersom vissa OEM-par är optimerade för specifika justerkonstruktioner.

Den kritiska missuppfattningen om underhåll om automatiska slackjusteringar

En av de farligaste myterna inom underhåll av kommersiella fordon är att automatiska slackjusteringar inte kräver någon uppmärksamhet. Detta är felaktigt och har bidragit till allvarliga bromsrelaterade olyckor. FMCSA-data har visat att bromsjusteringsöverträdelser konsekvent rankas bland de främsta förhållanden som inte är i bruk vid väginspektioner — även på fordon utrustade med automatiska justeringar.

Om en automatisk slackjusterare upptäcks konsekvent ur justering är det ett symptom på ett underliggande problem, inte ett kalibreringsproblem. Vanliga grundorsaker inkluderar:

• Slitna eller fastnade interna kopplingskomponenter inuti själva justeraren
• Lösa eller saknade styrarmsförankringsstift
• Bromskammaren trycker på stången eller går inte tillbaka helt
• Slitna kamaxelbussningar som orsakar överdriven kamrörelse
• Spruckna eller trasiga bromsbackar som böjer sig istället för att få fast kontakt

Tekniker instrueras att aldrig manuellt backjustera en automatisk slackjusterare som en åtgärd för kroniska tillstånd utan justering. Att göra det maskerar tillfälligt ett mekaniskt problem som kommer att återkomma och förvärras med tiden. Det korrekta svaret är att identifiera och reparera grundorsaken.

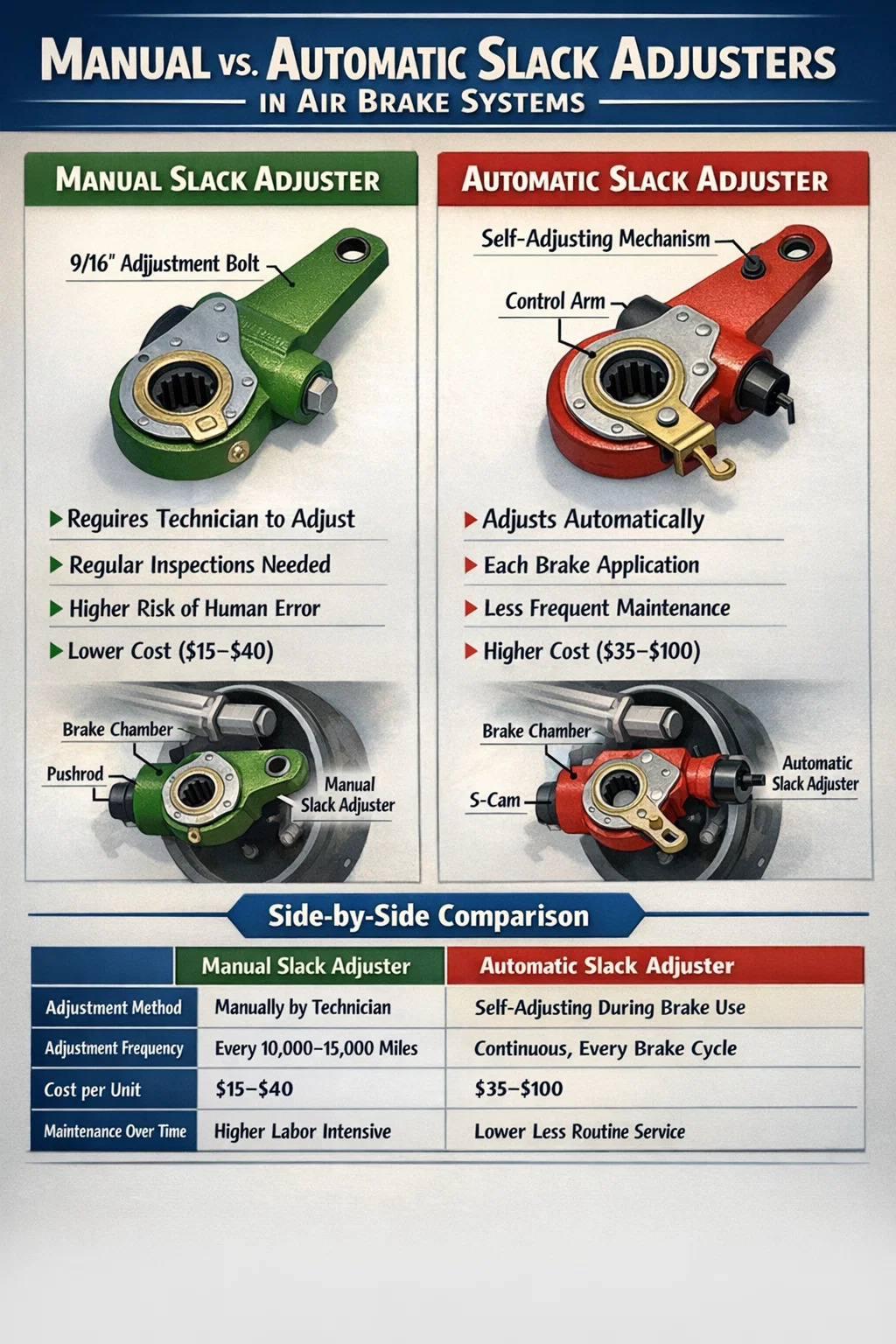

Manuella vs automatiska slackjusteringar: Jämförelse sida vid sida

Tabellen nedan sammanfattar de viktigaste skillnaderna mellan manuella och automatiska slackjusterare över de viktigaste prestanda- och underhållskategorierna:

Hur Slack Adjusters passar in i det bredare luftbromssystemet

För att till fullo förstå varför slackjusteringar spelar roll, hjälper det att veta deras exakta position i luftbromssystemet. När en förare trycker på bromspedalen på ett fordon med ett S-cam trumbromssystem strömmar tryckluft in i bromskammaren. Inuti kammaren trycker ett membran mot en metallplatta, som förlänger stötstången utåt. Den tryckstången är ansluten till ena änden av slackjusteringsarmen. När stötstången sträcker sig roterar den slackjusteraren, som vrider S-kammen genom en splinesaxel. S-cam trycker bromsbackarna utåt mot insidan av bromstrumman.

Slackjusteraren fungerar effektivt som en spak mellan bromskammaren och kamaxeln. Dess längd - vanligtvis 5,5 tum eller 6,5 tum för standardapplikationer – påverkar direkt den mekaniska fördelen som tillämpas på kammen. En längre arm ökar vridmomentet men minskar förhållandet mellan slag och rotation. Att matcha rätt slackjusteringslängd till kammarens storlek och kamtiming är avgörande för optimal bromsprestanda och specificeras i varje fordons bromsspecifikationsblad.

Slackjusterarens position och vinkel i viloläge

När bromsarna är helt släppta och systemet är i vila, ska slackjusteringsarmen placeras ungefär vinkelrätt mot stötstången – och bilda nära en 90-graders vinkel. Denna geometri maximerar den mekaniska effektiviteten när bromsarna ansätts. Om armen är i en väsentligt annorlunda vinkel i vila, indikerar det antingen felaktig installation eller överdrivet slag, som båda minskar bromskraften. Under en inspektion före resan kan en förare visuellt identifiera en kraftigt feljusterad slackjusterare, vilket är en anledning till att CDL-träning inkluderar grunderna för inspektion av bromssystemet.

Inspektionsprocedurer för båda typerna av slackjusterare

Oavsett vilken typ som är installerad är inspektion av slackjusteraren en obligatorisk del av säkerhetskraven för kommersiella fordon. Här är en praktisk översikt över inspektionsprocessen som används av utbildade bromstekniker:

1. Blockera alla hjul och lossa alla fjäderbromsar så att grundbromsarna lossas helt.
2. Markera stötstången vid den punkt där den lämnar bromskammaren med en bit krita eller en markör.
3. Låt en assistent applicera cirka 90 PSI bromstryck och håll det stadigt.
4. Mät avståndet som stötstången tillryggalagt från den markerade positionen till dess nya position under tryck.
5. Jämför det måttet med FMCSA-tabellen för maximal slaglängd för den installerade kammartypen.
6. Om slaglängden är vid eller nära gränsen, justera en manuell slackjustering eller undersök grundorsaken på en automatisk.

Dessutom kommer tekniker manuellt att trycka och dra på slackjusterarmen med bromsarna lossade. Mer än 1 tums fri rörelse indikerar slitna kamaxelbussningar eller lösa fundamentkomponenter som kommer att påverka justerarens prestanda oavsett typ.

FMCSA Pushrod Stroke Limits per kammarstorlek

Följande är maximalt tillåtna slaglängder för vanliga bromskammartyper enligt FMCSA-föreskrifter:

Vanliga fellägen och varningsskyltar för varje typ

Båda typerna av slackjusteringsanordningar kan misslyckas, och båda typerna av fel kan resultera i överträdelser av fordonet ur drift eller, mer kritiskt, bromsfel på vägen. Att känna igen varningsskyltarna tidigt förhindrar kostsamma haverier och håller fordonen kompatibla.

Tecken på fel på manuell slackjustering

• Överdrivet tryckstångsslag vid inspektion: Det mest uppenbara tecknet på att justeringen inte har utförts enligt schemat eller gjorts felaktigt.
• Fastsatt justeringsbult: Korrosion eller förorening kan frysa snäckväxeln, vilket gör justering omöjlig utan komponentbyte.
• Sprucken eller böjd justerkropp: Fysisk skada från vägskräp eller felaktiga verktyg under justering.
• Slitna splines på kamaxelanslutningen: Får justeraren att slira istället för att vrida kammen, vilket resulterar i fullständigt bromsfel vid den hjuländen.
• Släpande bromsar efter justering: Indikerar överdragning; justeraren lindades förbi det korrekta löpspelet.

Tecken på fel vid automatisk slackjustering

• Upprepade resultat utanför justering: Som nämnts pekar detta på en felaktig intern mekanism eller ett problem med anslutna komponenter.
• Överjustering (bromsarna drar kontinuerligt): Kan hända om den interna kopplingen har fastnat i justeringsläget, vilket gör att den drar åt vid varje bromsansättning på obestämd tid.
• Styrarm saknas eller är skadad: Styrarmen förankrar justerkroppen mot rotation, vilket är det som skapar den relativa rörelsen som driver justeringen. En saknad arm betyder att ingen självjustering sker.
• Vatten- eller föroreningsintrång: Beslagtagna inre komponenter på grund av fuktinfiltration, särskilt i regioner med betydande säsongsbetonade temperatursvängningar.
• Fel ersättningsenhet installerad: Att använda fel slagavkännande tröskel eller fel armlängd för applikationen kan orsaka kroniska feljusteringar som ser ut som mekaniska fel.

Att välja rätt slackjusterare för en specifik tillämpning

När du byter ut en slackjusterare – oavsett om den är på en styraxel, drivaxel eller släpvagn – måste flera specifikationsvariabler matchas exakt till det befintliga bromssystemet. Att installera en justerare som ser fysiskt kompatibel ut med felaktig inre kalibrering eller armlängd kan leda till omedelbar obalans i bromsen.

Viktiga urvalskriterier inkluderar:

• Armlängd: Mätt från mitten av kamaxelns hål till mitten av gaffelstiftshålet. Vanliga storlekar är 5,5 och 6,5 tum. Användning av fel längd ändrar vridmomentet som appliceras på kammen och ändrar det effektiva slagförhållandet.
• Splineantal och storlek: Måste matcha kamaxeln exakt. Vanliga konfigurationer är 28-spline och 10-spline design beroende på axeltillverkaren.
• Rotationsriktning: Slackjusterare finns - höger- och vänsterversioner finns för varje sida av axeln. Att installera fel hand gör att justeraren arbetar mot bromsarna istället för med dem.
• Gaffelstiftens diameter och hålstorlek: Måste riktas in exakt med stötstångsgaffeln. Standardstorlekar är 3/4 tum och 1 tum.
• Slaginställning för automatiska justeringar: Automatiska justeringar är kalibrerade för specifika kammartyper. Användning av en typ 30-kalibrerad justerare på en typ 20 kammare resulterar i kroniskt lätt överslag som justeraren kontinuerligt kommer att försöka korrigera, vilket accelererar internt slitage.

Stora tillverkare av slackjusterare inklusive Haldex, Bendix, Meritor och Gunite publicerar alla detaljerade korsreferens- och applikationsguider. Kontrollera alltid artikelnummer mot fordonets bromsspecifikationsblad eller OEM-dokumentation före installation.

Föreskriftsbakgrund och industriskifte mot automatiska justeringar

Branschskiftet från manuella slackjusterare i USA drevs främst av data som visade att bromsjustering var en av de främsta bidragande faktorerna vid olyckor med tunga lastbilar. Studier utförda i slutet av 1980-talet och början av 1990-talet fann att en betydande andel av lastbilar som inspekterades vid vägkanten hade minst en broms ur justering, med felaktigt underhåll av manuell justerare som den dominerande orsaken.

FMCSA:s föregångare, Federal Highway Administration (FHWA), införde mandatet för automatisk slackjustering genom 49 CFR Part 393. Lastbilar tillverkade den 20 oktober 1994 eller senare måste vara utrustade med automatiska slackjusterare i alla bromslägen. Släpvagnar tillverkade den 20 oktober 1995 eller senare möter samma krav. Denna förordning var en del av ett bredare förbättringspaket för bromssäkerhet som också tog upp kraven på bromssystemets stoppsträcka.

Kanada följde med liknande krav genom Transport Canada-reglerna, och många andra jurisdiktioner har antagit motsvarande standarder. Resultatet har varit en mätbar förbättring av bromsjusteringsefterlevnadsgraden under väginspektioner, även om överträdelser fortfarande är vanliga nog att bromsjusteringen fortsätter att generera en stor andel av out-of-service beställningar under operationer som Commercial Vehicle Safety Alliances (CVSA) årliga Roadcheck-inspektioner.

Trots regeltrycket är det värt att notera det automatiska slackjusteringar eliminerar inte behovet av inspektioner av bromssystemet — de flyttar helt enkelt teknikerns fokus från rutinjustering till rotorsaksundersökning och underhåll av grundbromskomponenter.

Smörjkrav och livslängd för slackjusterare

Både manuella och automatiska slackjusterare kräver ordentlig smörjning för att fungera korrekt och uppnå sin nominella livslängd. De flesta moderna slackjusterare är utrustade med smörjnipplar och bör smörjas vid varje förebyggande underhållsintervall - vanligtvis var 25 000 mil eller enligt tillverkaren, beroende på vad som kommer först.

Rätt fetttyp spelar roll. De flesta tillverkare specificerar ett NLGI #2 litiumkomplexfett klassat för högtemperatur- och vattentåliga applikationer. Användning av standardchassifett eller blandning av fetttyper kan leda till otillräcklig smörjning vid höga driftstemperaturer eller accelererad korrosion av inre komponenter.

Med korrekt underhåll bör en kvalitetsautomatisk slackjusterare ge en livslängd på 500 000 miles eller mer on line-haul applikationer. Yrkesapplikationer som involverar frekvent, tung bromsanvändning – såsom sophämtning, leverans av färdigblandad betong eller tippbilar som kör i kuperad terräng – ser vanligtvis kortare serviceintervall, som ibland kräver byte på 150 000 till 250 000 miles. Manuella slackjusterare, som är enklare anordningar, kan ofta hålla hela livslängden för de bromskomponenter de betjänar, förutsatt att justeringsbulten aldrig grips.

Föroreningar från bromsdamm, vägsalt och vatten är den främsta fienden till slackjusterarens livslängd. Hjuländområdena bör rengöras och inspekteras när bromsarna servas, och smörjbackar eller kåpor bör kontrolleras för sprickor som gör att föroreningar kan komma in i justerkroppen.

Vanliga frågor om Slack Adjuster-typer

Kan man byta ut en manuell slackjusterare mot en automatisk?

Ja, och det är i allmänhet en rekommenderad uppgradering vid underhåll av äldre fordon. Ersättningen måste använda rätt armlängd, splineantal och rotationsriktning för den specifika axeln. Styrarmens förankringspunkt för den automatiska justeringen måste också installeras korrekt, eftersom denna komponent ofta saknas på axlar som tidigare använt manuell justering.

Kan du justera en automatisk slackjusterare manuellt?

Automatiska slackjusterare har en extern sexkantskoppling som kan användas för manuell justering, men detta bör endast göras under den första installationen eller som en tillfällig åtgärd för att verifiera systemets funktion. Att rutinmässigt backa eller föra fram en automatisk justerare för hand är ett tecken på att något annat i bromssystemet behöver repareras. Det är inte en underhållspraxis – det är en diagnostisk flagga.

Använder skivbromsar på kommersiella fordon slackjusterare?

Luftskivbromsar, som blir allt vanligare på styraxlar och drivaxlar i Nordamerika, använder inte traditionella S-cam slack justerare. De använder en integrerad justeringsmekanism inbyggd i bromsokenheten. Men regleringskravet för att bibehålla korrekt bromsjustering gäller fortfarande, och den automatiska justeringsfunktionen inbyggd i skivbromsoket tjänar samma syfte som en slakjustering på ett trumbromssystem.

Vad händer om en slackjusterare installeras bakåt?

Att installera en slackjusterare med fel hand (vänster istället för höger eller vice versa) gör att justeraren drar kammen åt fel håll när bromsarna ansätts. Resultatet är liten eller ingen bromskraft vid den hjuländen, och i fallet med en automatisk justerare kommer den självjusterande mekanismen att fungera omvänt - gradvis lossna istället för att dra åt. Detta är en allvarlig säkerhetsrisk och skulle upptäckas omedelbart under en korrekt bromsslagskontroll efter installation.
