Hur många varv backar du av en Slack-justerare?

Hur många varv backar du a Slackjusterare ?

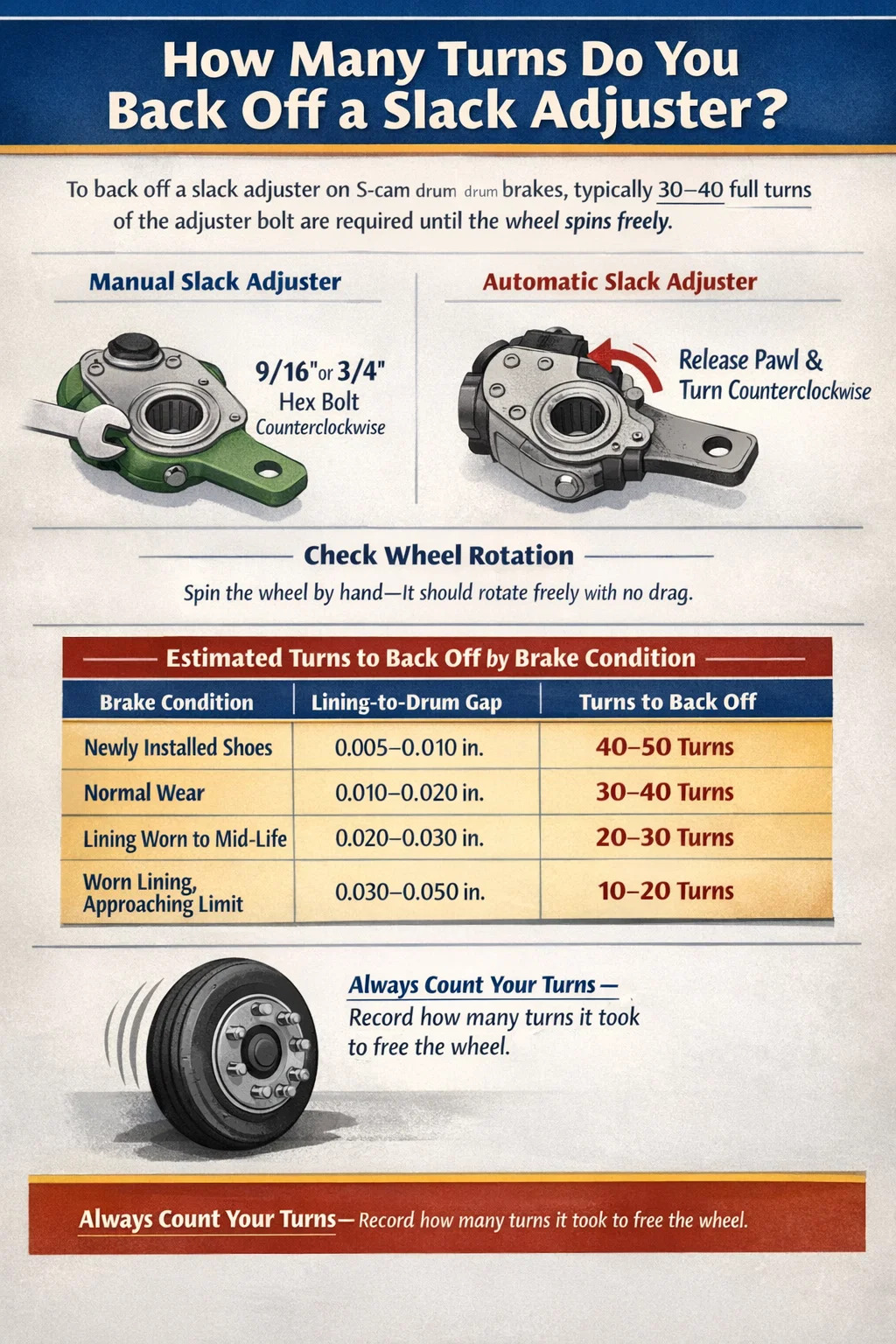

Standardproceduren för att backa av en slackjusterare är cirka 30 till 40 hela varv av den manuella justeringsbulten — eller tills bromsbackarna dras helt in från trumman och hjulet roterar fritt utan drag. För automatiska slackjusterare (ASA) skiljer sig frigöringsprocessen något: du kopplar ur spärrhakemekanismen och backar manuellt av justeraren tills stötstångsrörelsen är inom specifikationen eller bromsarna är fria från trumman. Det exakta antalet varv varierar beroende på märke, modell och aktuellt bromsjusteringstillstånd, men 30–40 varv är en pålitlig baslinje för de flesta S-cam trumbromssystem.

Detta är viktigast när du behöver ta bort bromstrummor, byta bromsbackar eller utföra axelarbete som kräver att hjulet snurrar fritt. Att skynda på det här steget – eller att inte veta det korrekta antalet varv – leder till sprängda trummor, trasigt foder eller ett ofullständigt bromsjobb. Nedan finns en fullständig uppdelning av processen, vanliga misstag och systemspecifika variationer.

Vad en Slack Adjuster gör och varför back-off är nödvändigt

En slackjusterare är en mekanisk hävarm som omvandlar den linjära kraften från en tryckstång i en luftbromskammare till ett vridmoment som appliceras på kamaxeln. På S-cam trumbromssystem – den vanligaste konfigurationen på klass 7 och klass 8 lastbilar, släpvagnar och bussar – sitter slackjusteraren mellan luftkammaren och S-cam axeln. Dess uppgift är att upprätthålla en konsekvent mekanisk fördel eftersom bromsbeläggen slits ner med tiden.

När fodret slits, växer gapet mellan fodret och trumman. Justeraren kompenserar genom att vrida S-kammen något och hålla stötstångens slaglängd inom den lagliga gränsen för inte mer än 2 tum (50,8 mm) för standardkammare med lång slaglängd, eller inte mer än 1,75 tum för standardslagkammare. När du håller på med bromsarbete och behöver skjuta av en trumma eller installera nya skor, måste belägget dras bort från trumytan. Det är då det blir nödvändigt att backa av justeraren.

Manuella vs. automatiska slackjusteringar

Att förstå vilken typ du arbetar med ändrar back-off-proceduren avsevärt:

• Manuella slackjusterare ha en sexkantsjusteringsbult - vanligtvis 9/16" eller 3/4" - som du vrider direkt med en skiftnyckel. Genom att vrida den medurs dras (ansätter) bromsarna; moturs backar dem. Dessa är enkla och ger tydlig taktil feedback när fodret dras in.
• Automatiska slackjusterare inkluderar en kopplingsmekanism eller spärrhake som förhindrar oavsiktlig back-off under normal drift. För att stänga av dem manuellt måste du koppla ur den mekanismen - vanligtvis genom att trycka på en frigöringsknapp eller dra tillbaka en låskrage - innan du vrider justerbulten moturs.

Att inte släppa spärrhaken på en automatisk justerare innan den vrids kan skada den interna spärrmekanismen, vilket gör att justeraren inte fungerar och tillåta tryckstångsslaget att växa ur spec - ett allvarligt säkerhets- och överensstämmelseproblem.

Steg-för-steg: Hur man backar av en Slack Adjuster

Processen nedan gäller standard S-cam trumbromskonfigurationer som finns på de flesta nordamerikanska tunga lastbilar och släpvagnar. Blockera alltid hjulen och lås fjäderbromsen innan du utför något bromsarbete.

1. Blockera hjulen — Placera klossar på båda sidor av minst en axel. Lita aldrig på parkeringsbromsen ensam när du arbetar under ett fordon.
2. Fäst fjäderbromsen — Om du arbetar på en fjäderbromskammare, sätt i låsbulten och tryck ihop kraftfjädern innan du utför något arbete nära tryckstången eller justeraren.
3. Leta reda på slackjusteraren — Hitta justerarmen som är ansluten till tryckstången och S-kamaxeln. Justeringsbulten är vänd utåt och är vanligtvis tillgänglig utan att ta bort några skydd.
4. Identifiera justeringstypen — Kontrollera om det finns en frigöringsknapp eller låskrage (automatisk) jämfört med en vanlig sexkantsbult (manuell). De flesta lastbilar efter 1994 och alla släpvagnar tillverkade efter den 20 oktober 1994 måste enligt FMCSA-reglerna använda automatiska slackjusterare.
5. För automatiska justeringar: släpp spärrhaken — Tryck in frigöringsknappen eller dra tillbaka kragen medan du håller den i frigjort läge under hela back-off-processen. Vissa mönster kräver att du håller knappen nedtryckt kontinuerligt; andra låser i frigjort läge tills de återställs.
6. Vrid moturs — Använd lämplig skiftnyckel (9/16", 3/4", eller 5/8" beroende på justeringsmärket), vrid sexkantsbulten moturs. Räkna dina varv. Varje helt varv flyttar kammen ett visst antal beroende på gängstigning - vanligtvis 0,020 till 0,030 tum frigång mellan foder och trumma per varv .
7. Kontrollera att hjulen roterar fritt — Efter vart tionde varv eller så, kontrollera om trumman snurrar fritt. När du väl känner och inte hör något drag har skorna dragits in helt.
8. Registrera dina svängar — Skriv ner hur många varv det tog för att uppnå fri rotation. När du återinstallerar efter bromsarbete, lindar du tillbaka justeraren ungefär lika många varv och finjusterar sedan därifrån.

I praktiken de flesta tekniker rapporterar 25 till 40 varv för en väljusterad broms i normalt skick. En broms som redan var på gränsen ur justering - med slitna belägg eller för stort spelrum - kanske bara behöver 10 till 15 varv. En nyutbytt uppsättning skor med maximal fodertjocklek kan kräva 45 eller fler varv för att dras in helt.

Sväng krävs av bromsskick och beläggstjocklek

Antalet varv som behövs för att backa en slackjusterare är direkt relaterat till hur långt fodret för närvarande sitter från trumman. Tabellen nedan ger praktiska uppskattningar baserade på fodrets skick:

Dessa siffror antar ett standard S-cam-system med en gängstigning som producerar ungefär 0,025 tum foderrörelse per fullt varv av justerbulten. Haldex-, Gunite- och Meritor-justerare är alla inom detta intervall, även om det finns mindre skillnader mellan produktlinjerna.

Slack Adjuster Back-Off efter märke och modell

Även om det allmänna förfarandet är konsekvent i olika system, har specifika märken för slackjusterare något olika frigöringsmekanismer och skiftnyckelstorlekar. Att känna till ditt varumärke sparar tid och förhindrar oavsiktlig skada på justerarens inre delar.

Haldex automatiska slackjusterare

Haldex är ett av de vanligaste varumärkena för automatiska slackjusterare i Nordamerika. Deras justerare använder vanligtvis en 3/4" sexkantsbult och inkluderar en släppkrage av dragtyp. För att dra tillbaka en Haldex-justerare, dra kragen utåt (bort från justerkroppen) och håll den medan du vrider moturs. Kragen måste förbli dragen under hela back-off-sekvensen - om du släpper den i mitten av svängen kan den interna kopplingen kopplas in och låsa justerarens mittläge. De flesta tekniker använder en klämma eller tråd för att hålla kragen i frigjort läge när de arbetar ensamma.

Meritor (Rockwell) Automatic Slack Adjusters

Meritorjusteringar är vanliga på Peterbilt, Kenworth och International lastbilar. Frigöringsmekanismen använder en tryckknapp på sidan av justerhuset. Tryck ned knappen och vrid moturs med en 9/16" skiftnyckel. Vissa äldre Meritor-designer gör att du kan trycka på knappen och få den att hållas intryckt utan att hålla den, vilket gör det enklare att använda den. Verifiera alltid ditt specifika artikelnummer mot Meritors servicedokumentation – deras produktsortiment innehåller över ett dussin varianter med lite olika specifikationer.

Gunite automatiska slackjusteringar

Gunite-justerare, som vanligtvis finns på äldre släpvagnar och transitbussar, använder en 5/8" sexkantsbult i många applikationer. Frigöringsmekanismen liknar Haldex — en dragkrage som måste hållas vid justering. Gunite-justerare tenderar att ha en något styvare känsla vid svängning, särskilt på justerare som inte har servats nyligen. Om du stöter på ett betydande motstånd, applicera penetrerande olja på snäckväxelhuset innan du tvingar fram bulten - för stort vridmoment på en fast justeranordning kan ta bort den inre snäckväxeln.

Manuella slackjusterare (äldre fordon)

Fordon tillverkade före mitten av 1990-talet, vissa specialsläpvagnar och viss militär utrustning använder fortfarande manuella slackjusteringar. Dessa har ingen frigöringsmekanism - du sätter helt enkelt in en skiftnyckel och vrider moturs. Frånvaron av ett kopplingssystem innebär att du av misstag kan dra åt för hårt eller lossna för mycket under back-off om du inte räknar varven noggrant. Räkna alltid varv från början så du har en referenspunkt vid efterjustering efter bromsarbete.

Vanliga misstag när du backar av slackjusterare

Även erfarna tekniker gör misstag på slackjusterare, särskilt när de arbetar under tidspress eller växlar mellan fordonstyper. Det här är de vanligaste felen:

• Att inte släppa spärrhaken innan du vrider: På automatiska justerare riskerar vridning utan att släppa kopplingsmekanismen att ta bort de inre spärrtänderna. När den väl har tagits bort kommer justeraren inte att justera sig själv och kommer att behöva bytas ut - en del som kostar $60–$120 styck plus arbetskraft.
• Svänger åt fel håll: Medurs drar bromsarna åt; moturs backar dem. Detta verkar uppenbart, men orienteringen ändras beroende på vilken sida av axeln du arbetar på - styra axeln vänster mot höger till exempel - och det är lätt att bli desorienterad när du ligger under en släpvagn.
• Räknar inte varv: Att glömma att spåra hur många varv du backade betyder att du gissar när du justerar om. En broms som justeras för hårt efter ominstallation kommer att dra, överhettas och glasera - vilket kräver att en annan trumma tas bort för att fixa.
• Backar för långt: Du behöver bara tillräckligt med utrymme för att ta bort trumman och göra jobbet. Överdriven back-off är inte farlig i sig, men det slösar tid under återmonteringen och ökar chansen att du glömmer att dra åt helt igen innan du återställer fordonet till service.
• Förvirrande back-off med bromsjustering: Att backa av en slackjusterare är ett tillfälligt servicesteg, inte en bromsjusteringsprocedur. Efter att du har installerat om trummor och skor måste du fortfarande ställa in justeraren korrekt för att uppnå korrekt tryckstångsslag - vanligtvis 5/8" till 3/4" fritt slag innan bromsarna börjar ansättas.
• Hoppa över omkontrollen efter återmontering: Utför alltid en bromsansättning vid 90 psi efter återmontering för att kontrollera att slaglängden ligger inom specifikationen och att hjulet inte låser eller drar. En 10-sekunders kontroll här förhindrar ett fel vid vägkanten eller ett ur bruk senare.

Hur man justerar om slackjusteraren efter bromsarbete

Att backa av en slackjusterare är bara halva jobbet. När du har bytt skor, bearbetat eller bytt ut trumman och installerat om alla komponenter måste justeraren ställas in korrekt innan fordonet återgår till drift. Så här gör du det ordentligt:

1. Linda in justeraren igen — Använd samma skiftnyckel och vrid justerbulten medurs tills du känner ett lätt motstånd. Detta betyder att fodret bara vidrör trumman. Backa tillbaka 1/4 till 1/2 varv från den punkten för att etablera ett litet löpspel.
2. Kontrollera fri rotation — Snurra hjulet för hand. Den ska rotera fritt med minimalt motstånd. Om det drar avsevärt, backa ytterligare 1/4 varv och kontrollera igen.
3. För automatiska justeringar: tillåt självjustering — Aktivera och släpp bromsarna 5–10 gånger vid fullt systemtryck (90–120 psi) för att låta den automatiska justeringen ställa in sig själv. Efter detta mäter du stötstångens slaglängd.
4. Mät stötstångens slaglängd — Applicera 90 psi servicetryck och mät hur långt stötstången sträcker sig. För en standardkammare av typ 30 är FMCSA-gränsen Max 2,0 tum . Idealisk justering håller slaget mellan 1,25 och 1,75 tum .
5. Finjustera vid behov — Om slaglängden överskrider gränsen efter att den automatiska justeraren har låtit fungera, kontrollera att justeraren fungerar korrekt. På en manuell justerare, vrid medurs i steg om 1/4 varv och kontrollera slaget igen tills det är inom specifikationen.
6. Återverifiera frihjulsrotationen — Efter den sista justeringen, bekräfta att hjulet fortfarande snurrar fritt i vila. Detta bekräftar att du inte har dragit åt för hårt.

Om en automatisk slackjusterare upprepade gånger misslyckas med att självjustera till inom specifikationen efter flera bromsar, är justeraren sannolikt sliten eller inte fungerar och bör bytas ut istället för att kompenseras för genom manuell justering. FMCSA-regler förbjuder manuellt underhåll av en automatisk justerare - om den inte klarar justeringen på egen hand är utbyte den enda kompatibla lösningen.

Slack Adjuster Inspection: Vad du ska kontrollera när du är där

Varje gång du backar av en slackjusterare för bromsarbete, ta några extra minuter för att inspektera själva justeraren. Att fånga en sliten eller skadad justerare under ett planerat bromsjobb är mycket bättre än att hantera ett oväntat fel på vägen.

Kolla efter spel på Clevis Pin

Ta tag i justerarmen och försök att flytta den i sidled (sida till sida längs S-kamaxeln). Varje spel här indikerar slitna sprintbussningar. Acceptabelt sidospel är mindre än 1/8 tum (3,2 mm) . Något mer och justerarmen bör bytas ut. Slitna bussningar minskar den mekaniska effektiviteten och tillåter den effektiva hävarmslängden att växla, vilket orsakar inkonsekvent tryckstångsslag över bromsapplikationer.

Kontrollera snäckväxeln för korrosion

Om justerbulten vrids med extrema svårigheter under back-off, kan den interna snäckväxeln vara korroderad eller torr. Efter rengöring och inspektion, applicera högtemperaturfett på snäckväxelenheten om konstruktionen tillåter åtkomst. Meritor och Haldex publicerar eftersmörjningsintervall — vanligtvis varje 100 000 mil eller årlig besiktning , beroende på vad som kommer först. Försummade justerare griper, misslyckas med att självjustera och låter så småningom slaglängden växa tills fordonet går ur drift.

Verifiera att justerarmslängden överensstämmer med specifikationerna

Den effektiva längden på slackjusteringsarmen – mätt från mitten av S-kamaxeln till mitten av gaffelstiftshålet – måste matcha kammarens slaglängd. Vanliga armlängder är 5,5 tum, 6 tum och 6,5 tum . Att använda en 5,5-tums arm där en 6-tums arm krävs minskar vridmomentet med ungefär 8 %, vilket leder till otillräcklig bromskraft även när slaglängden verkar korrekt. Kontrollera alltid armlängden mot fordonets bromsspecifikationsblad.

Inspektera den automatiska justerarens självjusterande funktion

Med justersatsen och trumman återinstallerade, ansätt och lossa bromsarna helt 10 gånger. Mät sedan slaget igen. På en korrekt fungerande automatisk slackjusterare bör slaget vara inom 1/4 tum var den var efter din initiala manuella inställning. Om den driver avsevärt — antingen drar åt till ett drag eller lossnar bortom slaglängden — fungerar justeraren inte korrekt och måste bytas ut innan fordonet återgår till drift.

Slack Adjuster Back-Off på kil- och skivbromsssystem

De flesta av procedurerna ovan gäller S-cam trumbromsar, som representerar den överväldigande majoriteten av tunga bromssystem i Nordamerika. Men vissa fordon - särskilt äldre transitbussar, vissa specialsläpvagnar och lastbilar med europeisk specifikation - använder kiltrumbromsar eller luftskivbromsar, där back-off-proceduren skiljer sig.

Kilbromssystem

Kilbromsar använder en avsmalnande kil som trycks mellan två bromsmanöverrullar för att sprida skorna utåt. Slackjusteraren på en kilbroms är vanligtvis en automatisk enkel- eller dubbelförankringsstiftdesign. För att backa lossar du en extern justeringsmutter istället för att vrida på en skruv för snäckväxeln. Se fordonets OEM-servicemanual — proceduren varierar tillräckligt mellan tillverkare för att ett generiskt tillvägagångssätt kan skada systemet.

Luftskivbromsssystem

Luftskivbromsar, allt vanligare på styraxlar och vissa drivaxlar på nyare lastbilar, använder inte en traditionell slackjusteringsarm. Istället använder de en integrerad justeringsmekanism i bromsokkroppen. För att dra tillbaka dynorna för borttagning av rotorn lindar du tillbaka justeringsspindlarna med hjälp av ett speciellt kubhylsa - vanligtvis en 5 mm eller 7 mm fyrkantsdrift insatt i kolvytan. Antalet varv som krävs är betydligt lägre — vanligtvis 10 till 20 hela varv per kolv — eftersom löpspelet på skivbromsar är mycket snävare (vanligtvis 0,002 till 0,005 tum mot 0,010 till 0,020 tum på trumbromsar).

FMCSA- och CVSA-föreskrifter som styr justering av slackjustering

Federal lag och Commercial Vehicle Safety Alliance (CVSA) kriterier som inte är i bruk sätter tydliga gränser för bromsjustering. Tekniker som utför bromsarbete måste förstå dessa tröskelvärden eftersom alla fordon som återställs i drift utanför dessa gränser skapar ansvar för butiken och transportören.

• FMCSA 49 CFR 393,47 fastställer maximalt tillåtet stötstångsslag baserat på kammartyp. Att överskrida dessa gränser under en vägkontroll resulterar i en omedelbar order om urdrift.
• A Typ 30 standardslagskammare har en maximal slaglängd på 2,0 tum. A Typ 30 långslagskammare har max 2,5 tum. Identifiera alltid din kammartyp innan du använder en slaggräns som ditt justeringsmål.
• 49 CFR 393,53 kräver automatiska slackjusterare på alla luftbromsfordon tillverkade den 20 oktober 1994 eller senare. Att eftermontera en manuell justerare på ett fordon efter 1994 är en federal överträdelse.
• CVSA North American standard bromsinspektionskriterier anger detta bromsar som visar sig vara ojusterade under en nivå 1- eller nivå 2-inspektion resulterar i en urdriftsangivelse för det axelläget. Fyra eller fler ojusterade bromsar på en kombination av traktor och släp kan leda till att hela fordonet ställs ur drift.

Att förstå dessa regler understryker varför korrekt omjustering efter avdrag inte är valfri. Ett bromsjobb som lämnar ett fordon med slaglängd utanför specifikation - även om skorna är helt nya - är ett ofullständigt och icke-kompatibelt bromsjobb.

Vanliga frågor om Slack Adjuster Back-Off

Kan jag backa av en automatisk slackjusterare utan att släppa spärrhaken?

Nej. Om du vrider på snäckväxelbulten på en automatisk justerare utan att koppla ur den interna kopplingen kommer spärrhakens tänder att skadas. Vissa justerare kommer helt enkelt inte att vända; andra kommer att vända men förstöra den interna mekanismen tyst, vilket lämnar dig med en justerare som verkar fungera men inte längre självjusterar. Släpp alltid spärren först.

Hur vet jag om jag har backat tillräckligt långt?

Hjulet ska snurra fritt för hand utan hörbart eller taktilt drag från fodret som kommer i kontakt med trumman. För S-cam trumbromsar kan du också föra in en avkänningsmätare genom inspektionshålet (om sådan finns) för att verifiera ett minsta spelrum på 0,010 till 0,020 tum mellan foder och trumma.

Vad händer om justerbulten inte vrider sig alls?

Snäckväxlar som har fastnat är vanliga på justerare med hög körsträcka eller dåligt underhållna. Applicera penetrerande glidmedel, vänta 15–20 minuter och försök igen. Om bulten fortfarande inte vrider sig, använd inte en brytstång eller slagdrivare - överdriven kraft kommer att ta bort sexkanten eller bryta snäckväxeln. Vid denna tidpunkt måste justeraren bytas ut. Försök att tvinga en gripen justerare med destruktiva medel riskerar att skada S-kamaxeln eller fästet.

Är det okej att använda en slagnyckel för att backa av justeraren?

Rekommenderas inte. Den interna snäckväxeln i automatiska justerare är designad för handmomentdrift. Slagverktyg genererar momentana momentspikar som kan spricka eller ta bort snäckväxeln även när justeraren släpper ordentligt. Använd en spärr- eller kombinationsnyckel. De extra några minuter det tar är mycket billigare än att byta ut en skadad justerare.

Behöver jag justera om endast efter att ha installerat nya trummor (ingen skobyte)?

Ja, om den nya trumman har en annan innerdiameter än originalet. En trumma som bearbetats eller ersatts med en ny med standarddiameter kommer sannolikt att kräva färre back-off-varv för att dra tillbaka de befintliga skorna, men det slutliga justeringsmålet förblir detsamma: slag inom 1,25–1,75 tum vid 90 psi applicering. Verifiera alltid slaget efter trumbyte, även om skorna inte rördes.
